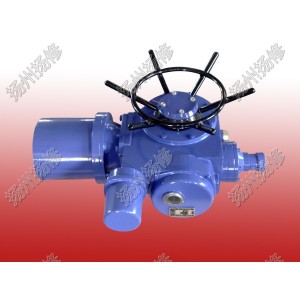

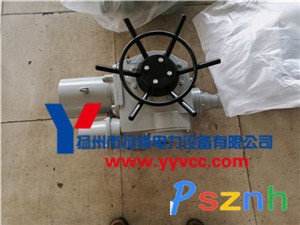

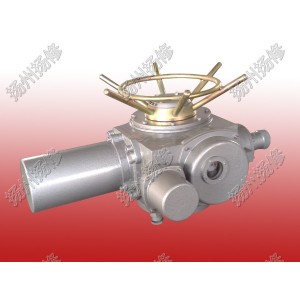

多回轉電動執行器DZW10 DZW20 DZW30
用途
DZW系列多回轉閥門電動裝置是電動閥門的驅動裝置，用以控制閥門的開啟和關閉。適用于閘閥、截止閥、節流閥、隔膜閥，它可以準確地控制指令動作，是對閥門實現遠控、集控和自動控制的最佳驅動裝置。本系列產品不僅適用于電站，還可以用于石化、冶金、公用事業等。
特點
1.該裝置防塵、防水，防輕腐蝕，其防護等級為IP55，IP65(特殊訂貨)；
2.轉矩控制機構動作可靠，調節方便，轉矩重復精度高；
3.行程控制機構調節精度和重復精度高，開向和關向可配裝各2只至4只微動開關；
4.在低速擋采用半自動手—電動切換機構，結構簡單，工作可靠，操作輕便；
5.采用閥門電動裝置用三相異步電機，起動轉矩大，轉動慣量小；
6.配有機械式閥位指示器。
多回轉電動執行器DZW10 DZW20 DZW30
|
型 號 |
公稱 轉矩 (N.m) |
最大 控制轉矩 (N.m) |
最小 控制轉矩(N.m) |
允許通過 閥桿直徑 (mm) |
手動 速比 |
輸出 轉速 (r/min) |
電機 功率 (kW) |
重量 (kg) |
|
DZW5A |
50 |
75 |
≤25 |
28 |
1：1 |
18 |
0.12 |
38 |
|
DZW10 |
100 |
150 |
≤50 |
24、36 |
0.25 |
54 |
||
|
DZW10（I） |
24 |
|||||||
|
DZW15 |
150 |
225 |
≤75 |
28 |
0.25 |
|||
|
DZW15（I） |
24 |
0.37 |
||||||
|
DZW20 |
200 |
300 |
≤100 |
40 |
0.37 0.55 |
59 |
||
|
DZW20（I） |
28 |
|||||||
|
DZW30 |
300 |
450 |
≤150 |
40 |
24 |
0.55 |
60 |
|
|
DZW30（I） |
28 |
|||||||
|
DZW45 |
450 |
675 |
≤225 |
48 |
24 |
1.1 |
100 |
|
|
36 |
1.5 |
|||||||
|
DZW60 |
600 |
900 |
≤300 |
24 |
1.5 |
103 |
||
|
36 |
2.2 |
|||||||
|
DZW90 |
900 |
1350 |
≤450 |
60 |
24 |
2.2 |
128 |
|
|
DZW90（I） |
48 |
36 |
3.0 |
|||||
|
DZW120 |
1200 |
1800 |
≤600 |
60 |
24 |
3.0 |
132 |
|
|
DZW120（I） |
48 |
|||||||
|
DZW180 |
1800 |
2160 |
≤900 |
70 |
25：1 |
24 |
4.0 |
245 |
|
36 |
5.5 |
|||||||
|
DZW250 |
2500 |
3000 |
≤1250 |
24 |
5.5 |
250 |
||
|
DZW350 |
3500 |
4200 |
≤1750 |
80 |
13：1 |
18 |
7.5 |
450 |
|
DZW500 |
5000 |
6000 |
≤2500 |
10 |
460 |
|||
|
DZW800 |
8000 |
9600 |
≤4000 |
80 |
90：1 |
12 |
13 |
780 |
|
DZW1000 |
10000 |
12000 |
≤5000 |
100 |
15 |
810 |
技術參數
|
環境溫度 |
－20℃～＋60℃ |
|
環境濕度 |
≤95%（＋25℃時） |
|
工作環境 |
無易燃、易爆和強腐蝕介質。 |
|
防護等級 |
IP55，IP65(特殊訂貨)。 |
|
轉矩重復精度 |
≤7% |
|
位置重復偏差 |
≤5° |
|
電 源 |
三相 380V AC±10% 50Hz（特殊要求可訂貨時提出）。 |
性能參數表
注：（I）表示電站型連接尺寸。
