- 分辨率：
- 24bit
- 轉換速率：
- 2KSPS
- 通道數：
- 8
MCT1248 參數及應用介紹
MCT1248是精密的24位模數轉換器(ADC)，包括許多集成功能，用于降低傳感器測量應用程序的系統成本和組件數量。該芯片具有低噪聲可編程增益放大器(PGA)、單循環數字濾波器、高精度Delta-Sigma(ΔΣ) A/D 轉換器和內部振蕩器。MCT1248還可提供內置的，低漂移基準電壓以及兩個匹配的可編程激勵電流源(IDACs)。
MCT1248的輸入模擬多路復用器支持四路差分輸入。此外，該多路復用器集成了傳感器失效檢測，熱電偶電壓偏置，系統監控和通用數字 I/O。可編程增益放大器PGA 提供最多 128 倍的可選擇增益。 這些特性為溫度傳感器測量應用提供了完整的前端解決方案，包括熱電偶，熱敏電阻和電阻溫度檢測器 (RTD) 以及包括電阻橋傳感器在內的其它小信號測量。數字濾波器可實現單周期建立，以在使用輸入多路復用器時支持快速通道循環，并且提供高達 2 kSPS的數據速率。對于20 SPS 或更低的數據速率，濾波器將諧波抑制50 Hz和60 Hz 的工頻干擾。

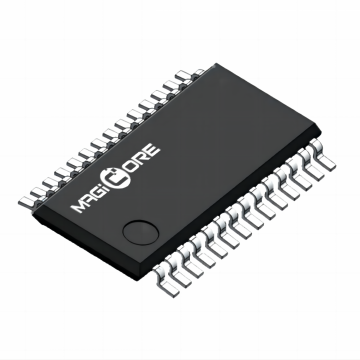

MCT1248采用TSSOP-28封裝，工作環境溫度范圍為-40℃至+125℃。
Part.1
MCT1248應用場景
為了將聲音、光信號、壓力、溫度等微弱信號的數據采集起來并加以利用，我們借用傳感器采集自然界的模擬信號，用MCT1248將傳感器采集到的信號經MCT1248內部的過多路復用器、可編程增益放大器（PGA）、高精度Delta-Sigma(ΔΣ) A/D 轉換器、可調節數字濾波器、串聯接口控制等轉換為電路能夠進行處理的數字信號。以下為MCT1248的應用場景：
● 溫度傳感器測量：電阻式溫度檢測器（RTD）、熱電偶和熱敏電阻
● 壓力測量
● 流量計
● 工廠自動化和過程控制
Part.2
MCT1248通用場景
下圖為MCT1248在溫度測量方面的應用：
MCT1248高精度ADC可以搭配熱電偶、RTD用于溫度傳感器的測量，熱電偶是廣泛用于各種商業和工業應用的常見溫度傳感器。熱電偶的精度略低于電阻溫度檢測器 (RTD)，但熱電偶支持的溫度范圍廣、結構簡單，價格低廉。由于傳感器電壓較小且噪聲要求較低，Δ-Σ 模數轉換器 (ADC) 是熱電偶測量的理想數據轉換器。
圖1：MCT1248在溫度上的應用框圖
Part.3
MCT1248典型特征
● 可編程數據速率:高達 2kSPS
● 針對所有數據速率的單周期建立設置
● 在20SPS時實現50Hz和60Hz諧波抑制
● 具有8個獨立可選擇輸入的模擬多路復用器
● 兩個匹配可編程激勵電流源
● 超低功耗:1.4mW
● 集成低漂移2.048V基準電壓:10ppm/°C,完全媲美TI產品
● 傳感器失效檢測
● 8個通用輸入/輸出接口
● 內置溫度傳感器
● 電源和基準電壓監控
● 自校準和系統校準
● 兼容SPI接口
● 模擬電源:
單極(2.7Vto5.25V)和雙極(±2.5V)工作電壓
● 數字電源:2.7Vto5.25V
● 低噪聲可編程增益放大器:
PGA=128時48nVRMS
