顏色：

灰色

一、ABB EL3020分析儀特點：
1、雙層檢測器和光耦合器，選擇性好。
2、檢測極限值低
3、氣路采用耐腐蝕性材料（可選）
4、樣氣室可清洗
5、電氣和物理特性：氣密隔離，可以吹掃，防護等級 IP65
6、加熱型（可選）
7、EEx（p）防爆，用于 1 區和 2 區

二、ABB EL3020分析儀參數：
儀表主要技術指標
1、分析對象：CO，CO2，NO，SO2，NH3，H2O，CH4 以及其它碳氫化合物。
2、重 量：大約15kg（1個紅外通道）、大約 21kg（2個紅外通道）
3、電源功耗：單通道：大約 40 VA、 雙通道：大約 70 VA
4、電源：100-240VAC±10% 48-63HZ
5、線性誤差：±0.5% FS
6、響應時間：﹤3秒
7、模擬輸出：0/2/4-20mA 最大負載750Ω
8、測量漂移：±1%FS/周
9、最大量程：視應用而定
10、最小量程：CO：0-10ppm CO2：0-5 ppm
11、測量量程：4個量程 量程自動切換

三、ABB EL3020分析儀安裝：

安裝和調試氣體分析儀表需遵循以下的基本步驟：

1 根據儀表實際使用要求安裝

2 遵循安全信息

3 準備安裝，提供需要的工具

4 取出氣體分析儀表

5 檢查取樣管路的氣密性

6 安裝氣體分析儀表

7 連接氣路管路

8 連接電纜

9 檢查安裝

10 吹掃取樣管路

11 啟動氣體分析儀表

12 設定氣體分析儀表

四、ABB EL3020分析儀應用范圍：
氣體分析儀表的應用范圍
這臺氣體分析儀表是用來連續測量氣體或蒸汽中單個組分濃度的分析儀表。
這臺氣體分析儀表不能測量可燃性氣體/空氣，或者氣體和氧的混合物。

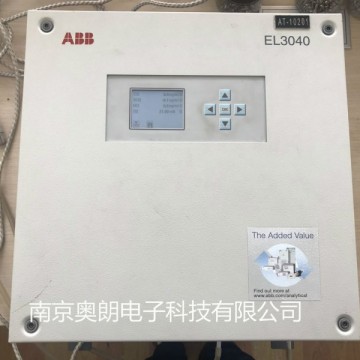

配置不銹鋼管路和接頭的氣體分析儀表（EL3020和EL3040），在安全區域內可以用來測量可燃性氣體和蒸汽。氧傳感器和綜合氣體分析模塊（僅EL3020有）不能使用在測量可燃性氣體的分析儀表內。
帶防爆裝置的氣體分析僅表（EL3040）符合ll3G的防爆要求，可以在危險區域內測量非可燃性氣體和蒸汽。
備注：測量可燃性氣體和蒸汽的分析儀表及帶防爆裝置并符合ll3G防爆要求的分析儀表是2個不同的產品，應用在不同的場合中。

五、ABB EL3020分析儀安全：

1、安全操作的要求：

為了安全有效的使用本臺儀表，用戶需正確地放置、安裝、啟動、操作和維 護此儀表。

2、操作人員資格：

只有熟悉相關設備的安裝、啟動、操作和維護的工作人員才能使用此臺設備。

3、安全裝置和安全操作：

此臺儀表是根據 EN61010 第一部分“電器測量、控制、調節和實驗室儀表的安全規則來設計和測試的。

4、接地保護：

儀表需要有接地保護。

5、未接地保護的危險：

如果儀表的內部或外部未接地，或者是儀表未接地，它就很有可能受到損壞。

6、打開儀表蓋的危險 ：

當儀表的蓋子或其他部件被打開時，所有電器件都暴露在外面，且都有電流。

7、儀表開蓋操作的危險：

只有訓練有素、對儀表熟悉的工作人員才能在儀表開蓋并上電時操作。

安全操作無須實施的情況：

很顯然，如果安全操作不需要，那么儀表就是不能操作了。

安全操作的情況不包含以下幾點：

l 如果儀表被損壞

l 如果儀表不能再使用

l 經過長期的儲存并處于不利的狀態下

l 運輸過程中損壞
