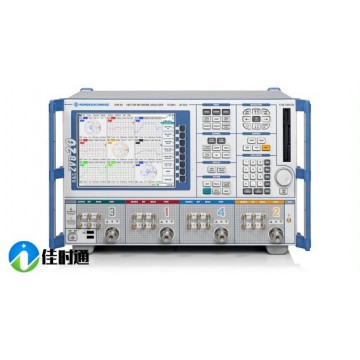

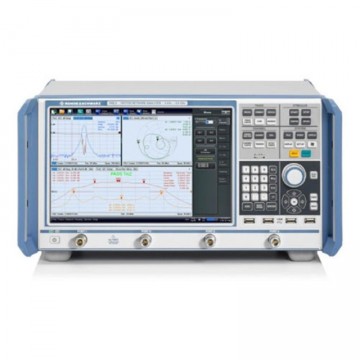

簡介采用創新的硬件和軟件概念，ZVB系列的矢量網絡分析儀制定了新的標準：一臺發電機可以同時為兩個測試端口供電。這使得并行測量成為可能，盡管手頭的測量任務很復雜，但顯著提高了性能。特性ZVB系列矢量網絡分析儀的頻率范圍從10 MHz到14/20 GHz。它被設計用于無源和有源元件的通用測量。ZVB系列大大簡化了矢量網絡分析，特別是多端口測量和平衡設備測量。ZVB系列分析儀具有全面的測量功能、優良的規格、較高的測量和數據傳輸速度以及遠程控制能力，是開發和生產應用的理想選擇。緊湊版的14GHz和20GHz雙端口型號為實驗室中的測試設置留下了充足的空間，其特點是高度只有24cm，深度為42cm。具有兩個或四個測試端口的新型多端口概念儀器-用于多端口和平衡測量-兩個內部源（四端口模型）-通過單個單元能力提供射頻和本振信號，以進行平衡測量-通過其混合模式S參數可選來描述平衡DUT的特征自動校準裝置-加速校準并避免操作員錯誤突出規范（選擇值）每個記錄道60001點動態范圍優于123 dB（典型值。130 dB）功率掃描范圍>50 dB（典型值）201個測試點的高速測量時間<4.5毫秒（頻率掃描）通道之間的切換時間<1毫秒儀器設置之間的切換時間<10毫秒數據傳輸時間<0.7毫秒（201個測試點通過RSIB）同時測量多個DUT現代用戶界面基于直觀的窗口通過鼠標操作，通過硬鍵和軟鍵操作大量可同時加載的頻道、軌跡和設置.

測量時間短

寬動態范圍

高輸出功率

寬功率掃描范圍

平衡測量

平行測量

創新的用戶界面

方便靈活的分析功能

特點和優點

高性能，快速可靠的測量

具有獨立測量和參考通道的反射計

多端口并行測量

與測量同時進行數據處理和傳輸

有源DUT的直流偏壓

人體工程學用戶界面

用戶可配置的結果顯示

手動操作支持

儀器設置之間的快速切換

軌跡數學編輯

高級測量功能

獨立頻道

方便的標記和分析功能

集成PC和Windows XP

R&S®ZVB生產亮點

集成PC和Windows XP，實現自動化程序和數據管理

測試和生產順序的優化

混頻器和諧波測量

規格

每點CW模式的測量時間，500 kHz時，如果帶寬<4.5μs

測量時間

（包括任何數據傳輸時間）201個測量點，

測量帶寬500 kHz，顯示關閉，

ALC關閉，5GHz，窄量程<4.5ms

數據傳輸時間數據傳輸與測量同時進行

如果帶寬>120 dB，則動態范圍為10 Hz

固有噪聲<-110 dBm

功率掃描范圍1）–40 dBm至+13 dBm

中頻帶寬1赫茲至500千赫

每個記錄道1至60 001的測量點數量

站臺

測試端口2或4的數量

測量和參考接收器的數量每個測量和參考接收器各一個

測試端口

集成發電機數量每個測試端口對一個發電機

校準技術TOSM，UOSM，TRL/LRL，TOM，TRM，TNA，

自動校準裝置

操作系統和內部PC Windows XP

操作硬鍵/軟鍵，鍵盤和鼠標，在線

幫助系統，測量和校準向?qū)?/span>

記錄道、圖表、獨立通道、可同時加載到RAM中的設置數量>1002），記錄道可分配給圖表，
