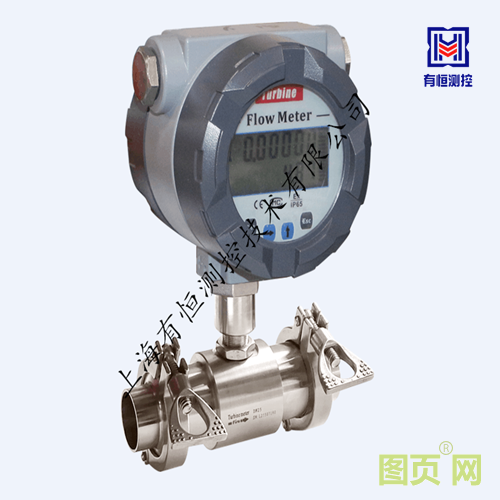

上海有恒UHLWGY系列智能渦輪流量計是吸取了國內外流量儀表技術經過優化設計，具有結構簡單、輕巧、精度高、復現性好、反應靈敏，安裝維護使用方便等特點的新一代渦輪流量計，廣泛用于測量封閉管道中與不銹鋼1Cr18Ni9Ti、2Cr13及剛玉Al2O3、硬質合金不起腐蝕作用，且無纖維、顆粒等雜質，工作溫度下運動粘度小于5×10-6m2/s的液體，對于運動粘度大于5×10-6m2/s的液體，可對流量計進行實液標定后使用。若與具有特殊功能的顯示儀表配套，還可以進行定量控制、超量報警等，是流量計量和節能的理想儀表。
該類渦輪流量產品本身不具備現場顯示功能，僅將流量信號以脈沖的形式遠傳輸出。儀表價格低廉，集成度高，體積小巧，特別適用于與二次顯示儀、PLC、DCS等計算機控制系統配合使用。

渦輪流量計原理結構：
    UHLWGY渦輪流量計由渦輪、軸承、前置放大器、顯示儀表組成。被測流體沖擊渦輪葉片，使渦輪旋轉，渦輪的轉速隨流量的變化而變化，即流量大，渦輪的轉速也大，再經磁電轉換裝置把渦輪的轉速轉換為相應頻率的電脈沖，經前置放大器放大后，送入顯示儀表進行計數和顯示，根據單位時間內的脈沖數和累計脈沖數即可求出瞬時流量和累積流量。
    上海有恒渦輪流量計渦輪變送器的工作原理是當流體沿著管道的軸線方向流動，并沖擊渦輪葉片時，便有與流量qv 、流速V和流體密度ρ乘積成比例的力作用在葉片上，推動渦輪旋轉。在渦輪旋轉的同時，葉片周期性地切割電磁鐵產生的磁力線，改變線圈的磁通量。根據電磁感應原理，在線圈內將感應出脈動的電勢信號，此脈動信號的頻率與被測流體的流量成正比。渦輪變送器輸出的脈沖信號，經前置于放大器放大后，送入顯示儀表，就可以實現流量的測量。
上海有恒渦輪流量計產品特點：
1、高精確度，一般可達±1%RF、±0.5%RF，高精度型可達±0.2%RF
2、重復性好，短期重復性可達0.05%~0.2%,正是由于具有良好的重復性，如經常校準或在線校準可得到極高的精確度，在貿易結算中是優先選用的流量計
3、輸出脈沖頻率信號，適于總量計量及與計算機連接，無零點漂移，抗干擾能力強
4、可獲得很高的頻率信號（3-4kHz），信號分辨力強
5、流量范圍寬，中大口徑可達1:20，小口徑為1:10
6、結構緊湊輕巧，安裝維護方便，流通能力大
7、適用高壓測量，儀表表體上不必開孔，易制成高壓型儀表
8、 專用型傳感器類型多，可根據用戶特殊需要設計為各類專用型傳感器，例如低溫型、雙向型、井下型、混砂專用型等
9、可制成插入型，適用于大口徑測量，壓力損失小，價格低，可不斷流取出，安裝維護方便
上海有恒渦輪流量計基本參數
1、精度等級 ±1%RF、±0.5%RF
2、量程比 1:10；1:15；1:20
3、儀表材質 304不銹鋼、316（L）不銹鋼等
4、被測介質溫度（℃） -20～＋120℃
5、環境條件 溫度－10～+55℃，相對濕度5%～90%，大氣壓力86～106Kpa
6、輸出信號 脈沖頻率信號，低電平≤0.8V 高電平≥8V
7、供電電源 +12VDC 、+24VDC（可選）
8、信號傳輸線 STVPV3×0.3（三線制）
9、傳輸距離 ≤1000m
10、信號線接口 豪斯曼接頭
11、防爆等級 非防爆產品
12、防護等級 IP65
