上海有恒不銹鋼巴歇爾槽明渠流量計
- 產品型號：
- UHMQ-F
- 品牌：
- 上海有恒
- 包裝：
- 紙箱包裝

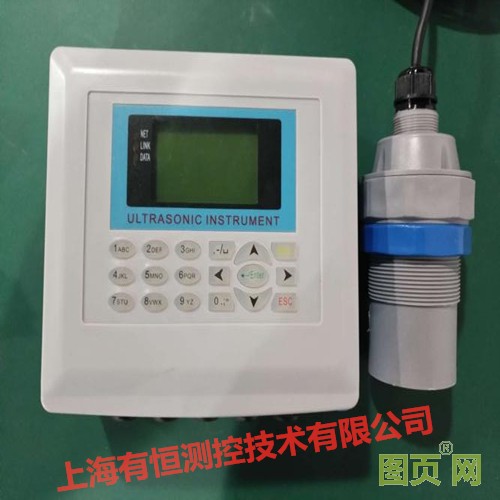

明渠流量計工作時，超聲波感器固定安裝在被測量液面上方。探頭向水面發射脈沖超聲波。聲波通過空氣到達液面，聲波被液面反射成為反射波，探頭接收反射波稱為回波。探頭下邊的校正棒也產生反射被探頭接收稱為校正波。明渠流量計根據發射波與回波、發射波與校正波之間的時差求出探頭到液面的距離。在與探頭到水位零液位的距離L減，即求出液位高度H。矩形堰明渠流量計-矩形堰明渠超聲波流量計-矩形堰流量計的探頭安裝在量水堰槽水位觀測點位置上，測量流經量水堰槽的水位。在明渠流量計安裝時，把相應量水堰槽的水位流量關系以數表形式經由按鍵裝入儀表內存儲器。明渠流量計的微處理機由測出的水位，用查表法求出對應的流量值。數表中兩相鄰數值之間的數，用線性插值法求出。
上海有恒超聲波明渠流量計特點如下
（1）超聲波非接觸式液位測量，完全不影響流速，液位測量準確是理想的液位儀。
（2）探頭功耗低，安裝簡便，易定位，廣泛應用于與河流，供水，工廠、城市排污管道等相關領域。
（3）適用量水堰槽類型寬，包括薄壁直角三角堰，矩形堰，巴歇爾槽等。
（4）操作簡便，無需進行信號輸入標定。只需設置簡單參數即可使用。
（5）流量積算儀帶歷史流量計錄功能，可計錄過去60小時、30天、12個月、10年的流量數據，并可通過SD卡實時記錄數據。
（6）儀表控制功能全面，四路繼電器信號輸出，易連接常用執行機構（電動機，報警器等）；
（7）根據工況要求，探頭可選IP68、防腐、防爆、小盲區高精度型、超低功耗、大量程等特殊型號產品；
（8）中文顯示界面，16鍵按鍵操作。更加通俗易懂的菜單選項，更加快捷的實現人機交流。
（9）內置遠程通信模塊，可訂制各種通信協議。
技術選型參數如下
（1）累計流量范圍：0~9999999（滿8位清零，同時累計次數加1，流量單位根據設定）瞬時流量范圍：10L/s～10m3/s （由配用的量水堰槽的種類、規格確定）
（2）流量精度：5%
（3）探頭測距范圍：2m、5m、8m、10m（標配為2m，根據現場工況,可選高精度小盲區型也可以選擇更大量程型）
（4）探頭盲區：0.3--0.5m（與量程而不同）
（5）測距精度：±0.25%F.S（示探頭而定）
（6）顯示：中文3吋ＬＣＤ
（7）液位分辨率：1mm
（8）鍵盤：16位鍵盤操作；
（9）信號輸入：換能器（標配）、4～20mA、0～20mA、1～5V、 0～5V、RS485
（10）可選信號輸出：一路或兩路4-20mA（標配一路4-20mA，換能器輸入時只有一路）RS485/232（支持Modbus協議）（標配）4通道繼電器輸出（繼電器觸點容量:AC:5A 250V DC:10A 120V）
（11）工作電壓：AC220V或DC12~24V
（12）功耗：<3W
（13）儀表材質：主機材質ABS、傳感器材質ABS
（14）主機外形尺寸：240mm×184mm×110mm；
（15）傳感器外形尺寸：Φ65mm×119mm×G1 1/2(3m量程)、Φ74mm×137mm×M60(5-15m量程)、Φ109mm×194mm×M30(20-30m量程)；
（16）傳感器安裝接口：G1 1/2(3m量程)、M60×2（5-15m量程）、M30X1.5（20-30m量程）
（17）傳感器線纜：10m屏蔽線纜（可定制任意長度）
（18）工作環境：常溫、常壓
（19）防護等級：主機防護等級IP53 傳感器防護等級IP65（可選更高的防護等級）
（20）數據瀏覽：快速查看時、日、月、年流量記錄
（21）選項功能：支持MiniSD卡數據采集、支持無線傳輸、支持微型打印機（訂貨時選購）
