- 測量范圍:
- 0 mm≤厚≤32mm;0 mm≤寬≤680mm
- 型號:
- LTG-680
鳳鳴亮鋁蜂窩空心板非接觸在線厚度規精密檢測儀
在軋制中厚板生產過程中,通常采用人工用千分尺卡量的方法來測量軋后板材厚度。用人工卡量方式測量板厚,存在著測量精度差,測量點少(每塊鋼板只測量一個點),測量速度慢等缺點。在惡劣的現場環境下,操作人員用此法測量時勞動強度大,危險性高,生產效率受到很大的影響。多年來,雖然實施過很多其它方法,如機械測量法,微量元素放射性測量法等,但都不十分理想,不是測量精度太低,就是對環境及人身造成危害,所以就都棄之不用。
激光測厚儀的設計,充分考慮到現場的各種環境因素。為了減少溫度對機體長度的影響,使用了鐵鑄造件做機殼;利用石英玻璃窗片,保護窗口內部件(主要是光學儀器)以及把測量車體做成C型,并使之能在軌道上移動,以利于維護檢修。另外,為濾除背景雜波信號在接收鏡頭前加裝濾光鏡片。
激光測厚儀是近年來開發出的高科技實用型設備,是用于熱軋生產線上實時在線式連續測量成材厚度的非接觸式測量設備。它有效的改善了工作環境,具有測量準確、精度高、實用性好,安全可靠,無輻射、非接觸式測量等人工測量及其它測量方法無法比擬的優點,并為軋制鋼材厚度控制提供了準確的信息,從而提高了生產效率和產品質量,降低了勞動強度。聯人(店):one three six five two three one one six zero one
激光測厚儀使用兩年多以來,具不完全統計,因板厚誤差造成的廢品率下降了50%以上,創經濟效益近千萬元,受到各級部門和工作人員的肯定與贊賞。
激光測厚儀的構造和工作原理:
由于激光測厚儀是很多高新技術的結合,所以其構造及原理與其它測量?jī)x也有較大的區別。
激光測厚儀是采用激光作為尺度測量手段,充分利用激光單色性好、高亮度、方向性強、抗干擾性強等優點,達到精密測量的目的。工作原理圖如下
深圳鳳鳴亮的非接觸激光在線測厚儀有什么好的特性?
激光測厚儀的特性是什么?想要了解激光測厚儀的特性就需要先了解激光測厚儀是什么。激光測厚儀是一種利用激光進行測量物體厚度的光學儀器,在多個行業中都有一定的應用。激光測厚儀的特性是非常多的,下面來看一下具體的情況。
激光測厚儀的特性是什么?想要了解激光測厚儀的特性就需要先了解激光測厚儀是什么。激光測厚儀是一種利用激光進行測量物體厚度的光學儀器,在多個行業中都有一定的應用。激光測厚儀的特性是非常多的,下面來看一下具體介紹吧。

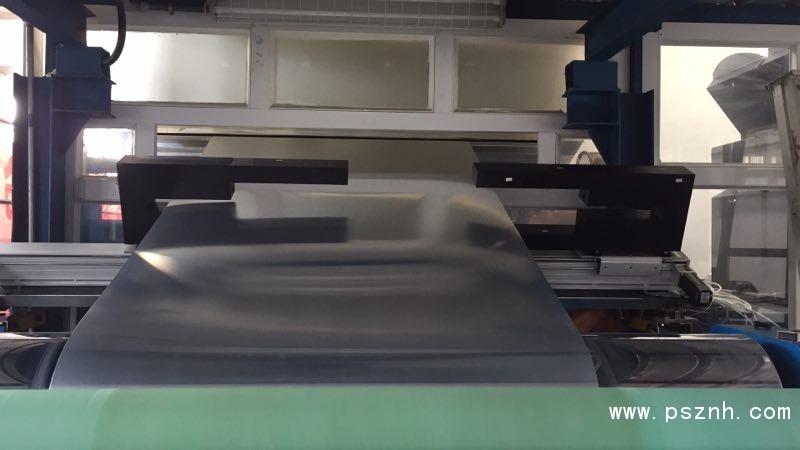

激光測厚儀采用不同型號的能夠適用于熱軋金屬板帶的厚度測量,他的精密激光三角法的測距原理,將激光光源安裝在C(U)型架上下相對的兩側,通過無衍射光學系統將被測物上下表面上的光斑成像到面陣CCD上,測量?jī)蓚€(gè)光斑距離,這樣板材的厚度而準確測得厚度值。儀表具有自動標定、清零功能,能夠隨時補償/消除由于熱輻射造成C型架變形所帶來的誤差。而傳統的射線型測厚儀則會受到合金材質、板材厚度的影響,不能準確測量厚度變化非常大的板材,同時需要很高的安全防護等級。
激光測厚儀上電以后,CCD上顯示被測物上下表面的二個光斑,算出兩個光斑距離就是被測物的厚度,讀取激光測厚儀的數據并判斷數據的有效性,從而使儀表保持正常的繼電器輸出。激光測厚儀的特性
1、厚度測量與合金材質無關。
2、精度與被測物的厚度無關。
3、軋制間隙自動標定清零,確保測量高精度。
4、含有10種合金冷熱溫度轉換曲線。
5、多種配置可選:中心點測量或者多點測量。
6、激光測距儀上下相對安裝,測量精度高、響應時間快。
7、系統自檢,測量數據動態平均,擺正測量準確可靠。
8、C型架結構堅固,水冷、風吹、多層隔熱和防護。
9、良好的C型架驅動系統為測厚儀穩定工作提供了保證。
10、系統維護簡單,造價低廉。
測量范圍:0 mm≤厚度≤36mm;0 mm≤寬度≤680mm
