SunYuan　ISO EM U-P-O-O電壓輸入系列和ISO EM A-P-O-O電流輸入系列1進2出低成本小體積IC封裝的模擬量隔離變送器隔離放大器 ，是一種將（傳感器輸出）單路模擬電壓或電流信號經隔離、分配、轉換成兩路精度、線性度相匹配的標準模擬信號的混合集成電路。該IC在同一芯片上集成了高隔離的DC/DC分布電源和多組磁電耦合的模擬信號隔離放大器，采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到電源、信號輸入、兩路信號輸出的3KVDC，四隔離。ISO EM系列單信號輸入雙輸出隔離變送器IC產品使用非常方便，免零點調節，只需外接增益調節電位器，即可實現工業現場各種傳感器信號的隔離、分配、轉換功能，并能滿足工業級寬溫度、潮濕、震動等惡劣工作環境要求。

產品特點：
●　低成本、小體積,直接焊在PCB板上裝入儀器內部
●　使用非常方便，免零點調節只需外接增益調節
●　全量程內極高的線性度（非線性度<0.2%）
●　電源/信號輸入/兩路信號輸出 3000VDC 四隔離
●　輔助電源：5VDC，12VDC，15VDC，24VD單電源供電
●　低成本超小體積，SIP-12符合UL94V-0標準阻燃封裝
●　0-75mV//0-5V/0-±100mV/0-±10V等電壓信號0-10mA/0-±20mA/4-20mA等電流信號間隔離、放大轉換
●　工業級溫度范圍: - 45℃ ~ + 85℃

典型應用：
●　傳感器信號的一分二路顯示與監控
●　工業現場信號隔離、轉換及放大及長線傳輸
●　4-20mA信號一進二出的地線干擾抑制
●　模擬信號地線干擾抑制及數據隔離、采集
●　電力監控、醫療設備隔離監控安全柵
●　儀器儀表與傳感器信號收發檢測
●　4-20mA/0-5V等信號的隔離、分布及變換
●　工業現場模擬與數字信號并存監控及傳輸

產品選型舉例：
例1：　信號輸入：0-5V；　　信號輸出1：0-5V； 信號輸出2：4-20mA；　　輔助電源：24VDC；
對應產品型號：　 ISO EM-U1-P1-O4-O1

例2：　信號輸入：4-20mA ； 信號輸出1：0-5V； 信號輸出2：4-20mA；　　輔助電源：12VDC；
對應產品型號：　 ISO EM-A4-P2-O4-O1

        隔離放大器隔離變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置據現場在產品中，用戶可以直接使用。對于IC封裝的產品，由于受到尺寸空間的制約而無法載入保護電路。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。順源科技公司為您提供的幾種基本保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路資料下載

外形尺寸及典型應用圖

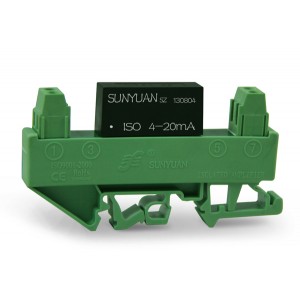

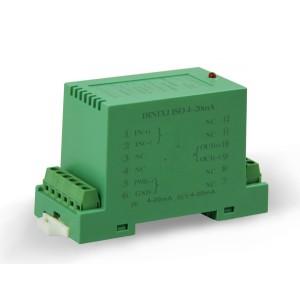

產品外形及安裝方式參考
