產品特點
●  直觀顯示在線輸入或輸出信號值，方便現場點檢與操作
●  高精度四位LED數碼顯示，顯示分辨率末位±2字
●  可編程設定兩路上下限隔離式開關量報警信號輸出
●  精度等級：0.1級、0.2級、0.5級,全量程內非線性度<0.2%
●  內置多種保護電路,無需外接其它元件,免零點增益調節
●  輔助電源、模擬量輸入與輸出之間：3000VDC 三隔離
●  輔助電源：5V,12V, 24VDC,220VAC等單電源供電方式
●  0-75mV//0-5V/0-10V/0-1mA/0-20mA/4-20mA模擬信號
     之間隔離、放大相互轉換及顯示與控制
●  工業級溫度范圍: -25 ~ +70 ℃
●  低成本、小體積標準DIN 35導軌安裝方式
●  EMC特殊要求場合須增加電磁干擾抑制電路和屏蔽措施

典型應用
●  直流電流電壓信號隔離轉換、放大和監控
●  工業現場模擬信號檢測、隔離及長線傳輸
●  模擬信號地線干擾抑制及采集隔離
●  儀器儀表與傳感器信號收發及監控
●  PLC、DCS現場模擬信號隔離檢測
●  變頻器信號遠程抗干擾無失真?zhèn)鬏?nbsp;
●  電力監控、醫療設備隔離安全柵
●  4-20mA(0-20mA)/0-5V信號的隔離及變換
●  工業設備運行測量、監視和遠程控制
●  石油、化工、環保、采礦系統控制點監測
●  溫度、壓力、流量、液位信號監測顯示
●  傳感器、變送器工作運行狀態顯示與控制

       SunYuan  DIN 1X1 ISOEM（LED1）系列智能化隔離變送器，是一種將模擬電壓或電流信號隔離放大、轉換成精度、線性度相匹配的顯示控制變送器。該產品集隔離、顯示、報警控制、變送于一體，內部包含有一組高效率多隔離的DC/DC電源變換電路、信號調制解調電路、信號耦合隔離變換電路、顯示和報警控制電路等。特別適用于：0-75mV/0-5V/0-10V/0-1mA/0-20mA/4-20mA等模擬量的免調節隔離放大變送、顯示和控制。產品采用磁電偶合的低成本方案，主要用于對EMC（電磁干擾）無特殊要求的場合。內部集成工藝結構及新技術隔離措施使該器件能達到：輔助電源、信號輸入與輸出3000VDC三隔離。并且能滿足工業級寬溫度、潮濕、震動環境要求。智能化設計的新型隔離變送器系列產品內置反接、過載、抗浪涌等多種保護電路，無需外接其它元件，免零點增益調節，采用標準DIN35導軌安裝方式，方便用戶現場使用。

       DIN 1X1 ISOEM（LED1）系列產品采用智能化設計，具備了傳統產品所不具備的多種功能。只需單電源供電，就可將模擬信號進行隔離變送，并按設定范圍線性對應地以十進制數字量顯示出來。傳統嵌入的模擬顯示表采用電位器調節，調節參數單一，不靈活，受溫度影響較大。相比于傳統的模擬顯示表，這種智能數字顯示表采用兩個按鍵組合操作，由中央處理器CPU進行控制，可實現零點、滿量程、小數點、報警、延時等多種參數的設定，具有較強的靈活性和實用性。數顯表采用LED顯示板，并具有反向、過流保護功能。產品廣泛適用于工業控制、石油化工、環境保護、智能家居、采礦等行業對溫度、壓力、位移、流量、液位等物理量控制點的監測。

       DIN 1X1 ISOEM（LED1）系列有源型智能化隔離變送器可直接將模擬量進行隔離放大轉換，同時具備信號顯示及輸出報警控制功能。其嵌入的智能數顯表用于測量變送信號，所顯示數字并非直接的輸出電壓或電流測量值，而是信號預設值，通過設定將測量的輸出零點和滿度電壓或電流值相對這兩個預設值呈線性顯示出來。  例如：變送輸出4-20mA，4mA設置為0，20mA設置為8000，那么當輸入8mA時表就會顯示2000，輸入12mA時表就會顯示4000；又如4mA設置為1000，20mA設置為-1000，輸入12mA時表就會顯示0，輸入16mA時表就會顯示-500。數顯表的最大顯示范圍為9999，即四位；最小為-1999。其具備的報警功能，帶兩路隔離式開關量輸出，可以就地顯示、控制與報警。設定的兩個報警點有正、反報警方向設置。報警點的報警對象針對顯示讀數，報警時LED面板最后一位小數點閃爍，報警信息通過數字光耦隔離輸出報警信號。需設置報警功能的產品，其上限或下限報警值及報警方式可由編程器修改，詳細設置方法請參照后頁的《顯示表使用說明書》。
備注：報警信號為OC門（集電極開路）輸出，具體應用方式請參照后頁【報警輸出及應用】說明。

產品原理框圖

產品選型舉例
例1，  輸入：0-5V； 輔助電源：24VDC； 輸出：4-20mA； LED顯示。
             產品型號：DIN 1X1 ISOEM U1-P1-O1 (LED1)

例2，  輸入：4-20mA；輔助電源：24VDC；輸出：4-20mA；LED顯示。
             產品型號：DIN 1X1 ISOEM A4-P1-O1 (LED1)

例3，  輸入：4-20mA；輔助電源：5VDC；輸出：0-5V；LED顯示。
             產品型號：DIN 1X1 ISOEM A4-P3-O4 (LED1)

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_126.html



產品圖片





典型應用舉例

                            典型應用1：電流輸入電流輸出（I/I）隔離顯示控制



                                               典型應用2：電流輸入電壓輸出（I/V）隔離變送顯示控制



報警輸出及應用
1、 兩路報警信號在主CPU芯片中生成的直流電平信號，經光耦隔離輸出，輸出低電平表示報警狀態，輸出高電平為非報警狀態。
2、 因?yàn)轱@示控制器是無源二線制工作，最小工作電流3mA，所以報警信號也十分微弱，最低只有0.5mA。借助擴流能力很強的光敏三極管型光電耦合器將信號隔離，采用集電極開路（OC門）輸出。輸出接上拉電壓，電流最大可擴至120mA。這種光敏三極管型的光電耦合器的原理如下圖所示：圖中儀表信號經光耦隔離，⑨、⑩“1H /1L”， ⑦、⑧“2L /2 H”接線端口是光耦OC門信號的輸出端，接儀表外電源電路，對報警信號做進一步的放大與增能，最終達到可以驅動所需要的聲響、光、電、制冷、加溫、電機等執行機構。⑨、⑩“1H /1L”是第一路報警輸出，⑦、⑧“2L /2 H”是第二路報警輸出，“1H”、“2H” 接光敏三極管集電極，“1L”、 “2L” 接發射極。

                        報警輸出1                                                                                         報警輸出2


3、由于光敏三極管Ic最大電流的限制，其擴流和驅動負載能力有限，用戶如需更大驅動電流，用來現場驅動繼電器、電磁閥、步進電機等裝置，可自行外接功率擴展電路（功率放大管或伺服電路）進行擴流放大處理或做特殊定制。




訂貨選型須知
訂貨前請認真閱讀本說明書的全部內容，以明確本產品是否符合用戶現場應用并正確選型。
1、 本產品出廠設定默認值按4mA顯“0.0”，20 mA顯“200.0”調定。
2、 用戶訂貨時最好先提出顯示規格要求，我們將數顯表在出廠前調校好，方便用戶直接使用。
3、 訂貨時需注明接入信號類型及參數：交流、直流、電阻（位移、電位器），電橋（壓力、稱重）等。



采用《順源智能顯示控制軟件》設計產品組合圖





采用《順源智能顯示控制軟件》設計的相關產品資料

一、內置智能顯示控制軟件的智能化數顯表

1、低成本小體積智能化數顯表：SY LED1型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_115.html



2、面板嵌入式智能化數顯表：SY LED2 / SY LCD2型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_119.html

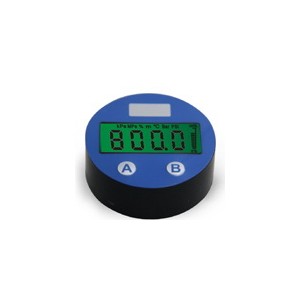

3、二線制智能化數顯表：SY LED3 / SY LCD3型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_118.html



4、隔離變送器嵌入式智能化數顯表：SY LED4 / SY LCD4型

詳細技術資料：http://www.sun-yuan.com/download/html/DownDetail_117.html

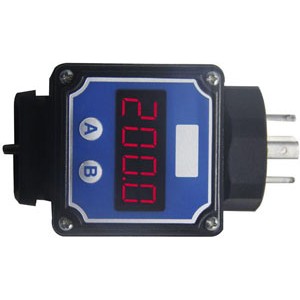

5、赫斯曼隔離變送器智能化數顯表：SY LED5 / SY LCD5型
