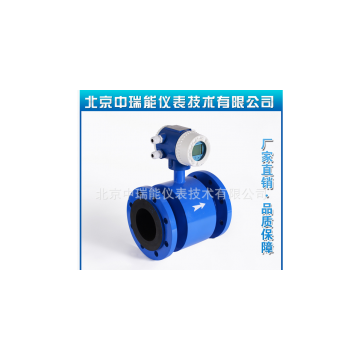

ZRN-LDC分體式電磁流量計

　ZRN-LDC分體式電磁流量計按儀表類型可分為三類：

　　■一體型電磁流量計：轉換器與傳感器直接連接，適用于現場顯示

　　■分體型電磁流量計：轉換器與傳感器通過信號線連接，適用于現場測量環境差，要求異地顯示的現場

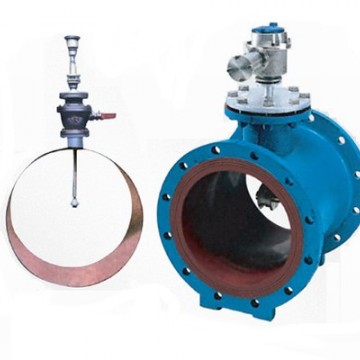

　　■插入型：管道開孔安裝不用截開管路，適用于大管徑的測量，運輸方便，性價比高，適用對

　　測量精度要求不高的現場

　　概述：

　　ZRN-LDC-B系列分體式電磁流量計測量原理是法拉第電磁感應定律，傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。它主要用于測量封閉管道中的導電液體和漿液中的體積流量。包括酸、堿、鹽等強腐蝕性的液體。該產品廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域。

　　ZRN-LDC分體式電磁流量計產品特點：

　　1、測量不受流體密度、粘度、溫度、壓力和電導率變化的影響;

　　2、測量管內無阻礙流動部件，無壓損，直管段要求較低;

　　3、系列公稱通徑DN15～DN3000。傳感器襯里和電極材料有多種選擇;

　　4、轉換器采用新穎勵磁方式，功耗低、零點穩定、精確度高。流量范圍度可達1500：1;

　　5、轉換器可與傳感器組成一體型或分離型;

　　6、轉換器采用16位高性能微處理器，2x16LCD顯示，參數設定方便，編程可靠;

　　7、流量計為雙向測量系統，內裝三個積算器：正向總量、反向總量及差值總量;可顯示.莊、反流量，并具有多種輸出：電

　　流、脈沖、數字通訊、HART;

　　8、轉換器采用表面安裝技術(SMT)，具有自檢和自診斷功能;

　　ZRN-LDC-B分體式電磁流量計是一種根據法拉第電磁感應定律來測量管內導電介質體積流量的感應式儀表，采用單片機嵌入式技術，實現數字勵磁，同時在電磁流量計上采用CAN現場總線，屬國內首創，技術達到國內領先水平。 ZRN-LDC系列分體式電磁流量計在滿足現場顯示的同時，還可以輸出4～20mA電流信號供記錄、調節和控制用，現已廣泛地應用于化工、環保、冶金、醫藥、造紙、給排水等工業技術和管理部門。電磁流量計除可測量一般導電液體的流量外，還可測量液固兩相流，高粘度液流及鹽類、強酸、強堿液體的體積流量。

　　性能特點

　　◆儀表結構簡單、可靠，無可動部件，工作壽命長。

　　◆無截流阻流部件，不存在壓力損失和流體堵塞現象。

　　◆無機械慣性，響應快速，穩定性好，可應用于自動檢測、調節和程控系統。

　　◆測量精度不受被測介質的種類及其溫度、粘度、密度、壓力等物理量參數的影響。

　　◆采用聚四氟乙烯或橡膠材質襯里和Hc、Hb、316L、Ti等電極材料的不同組合可適應不同介質的需要。

　　◆備有管道式、插入式等多種流量計型號。

　　◆采用EEPROM存貯器，測量運算數據存貯保護安全可靠。

　　◆具備一體化和分離型兩種型式。

　　◆高清晰度LCD背光顯示。

　　技術參數

　　◆儀表精度：管道式0.5級、1.0級;插入式2.5級

　　◆測量介質：電導率大于5μS/cm的各種液體和液固兩相流體。

　　◆流速范圍：0.2～8m/s

　　◆工作壓力：1.6MPa

　　◆環境溫度：-40℃～+50℃

　　◆介質溫度：聚四氟乙烯襯里≤180℃??????

　　橡膠材質襯里≤65℃

　　◆防爆標志：ExmibdⅡBT4

　　◆防爆證號：GYB01349

　　◆外磁干擾：≤400A/m

　　◆外殼防護：一體化型： IP65;

　　分 離 型： 傳感器IP68水下5米，僅限于橡膠襯里

　　轉換器IP65

　　◆輸出信號：4～20mA.DC，負載電阻0～750Ω

　　◆通訊輸出：RS485或CAN總線

　　◆電氣連接：M20×1.5內螺紋，φ10電纜孔

　　◆電源電壓：90～220V.AC、24±10%V.DC

　　◆最大功耗：≤10VA

　　儀表選型◆ZRN-LDC-B電磁流量計量程范圍確認

　　一般工業用電磁流量計被測介質流速以2～4m/s為宜，在特殊情況下，最低流速應不小于0.2m/s，最高應不大于8m/s。若介質中含有固體顆粒，常用流速應小于3m/s，防止襯里和電極的過分磨擦;對于粘滯流體，流速可選擇大于2m/s，較大的流速有助于自動消除電極上附著的粘滯物的作用，有利于提高測量精度。

　　在量程Q已確定的條件下，即可根據上述流速V的范圍決定流量計口徑D的大小，其值由下式計算：

　　Q=πD2V/4

　　Q:流量(㎡/h) D:管道內徑 V：流速(m/h)

　　電磁流量計的量程Q應大于預計的最大流量值，而正常的流量值以稍大于流量計滿量程刻度的50%為宜。

　　◆參考流量范圍
