- 品牌：
- 上海有恒
- 型號：
- LZD系列
- 包裝：
- 紙箱包裝

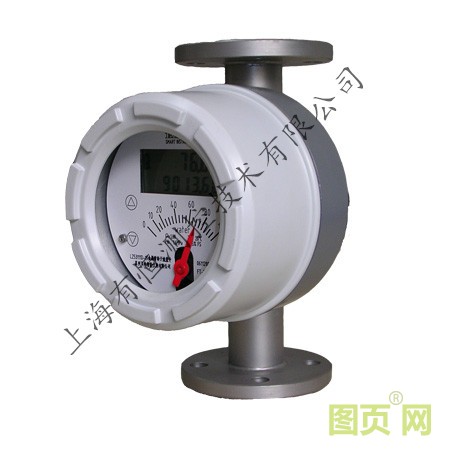

一、LZD尿素溶液流量計產品概述：
上海有恒LZD系列金屬管浮子流量計，主要用于測量流經封閉管道中流體（液體、氣體和蒸汽）的瞬時流量和累積流量的一種流量?jī)x表，它可以就地指示和遠傳信號輸出，即配流量PCB板，輸出二線制(4-20)mA信號、HART協議通訊，低流量和高流量報警。支持雙行大液晶顯示，現場顯示累積、瞬時流量，支持?jǐn)?shù)字通訊，現場修改測量參數，特別適用于小口徑和低流速介質流量測量；工作可靠，維護量小，壽命長；廣泛應用于：石油、化工、發電、制藥、食品、水處理等。復雜、惡劣環境條件，及各種介質條件的流量測量過程中。
二、LZD尿素溶液流量計工作原理：

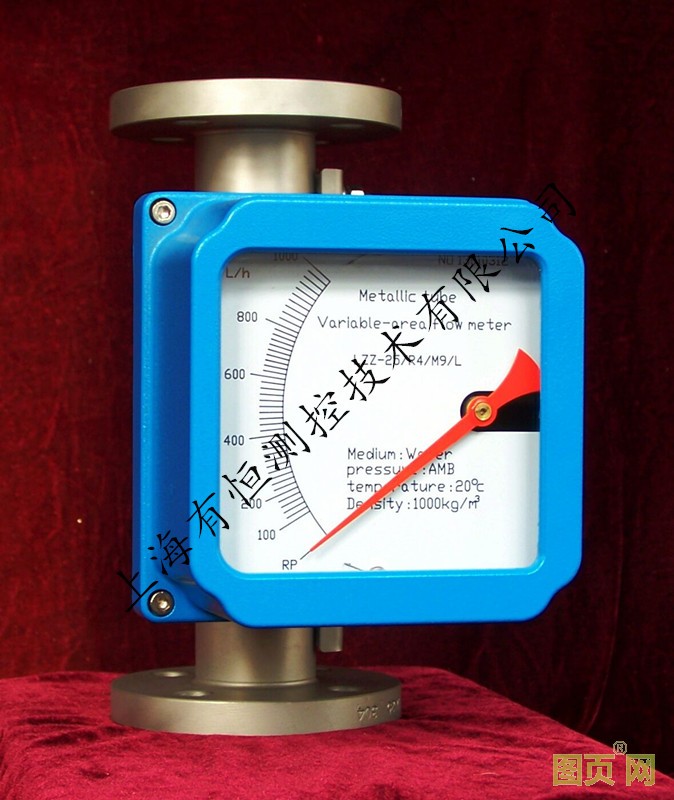

上海有恒LZ金屬管浮子流量計，是變面積式流量計的一種。在一根由下向上擴大的垂直錐管中，浮子可以在錐管內自由地上升和下降，圓形橫截面的浮子的重力是由液體動力承受的，隨著流量的變化，浮子在流速和浮力作用下上下運動，在某一位置浮子所受的力與浮子重力達到平衡。此時浮子與孔板（或錐管）間的流通環隙面積保持一定環隙面積與浮子的上升高度成正比，即浮子在測量管中上升的位置代表流量的大小，變化浮子的位置由內部通過通過磁傳動系統，以非接觸方式，傳輸?shù)酵獠康闹甘酒鳎怪甘酒髡_地指示此時的流量值。同時LCD也讀出瞬時和累計流量數值，輸出標準二線制(4-20)mA信號/HART協議。因其指示器殼體不和測量管直接接觸，即使安裝限位開關或變送器，儀表可用于高溫，高壓工作條件下。
三、LZD尿素溶液流量計產品優勢：
1、接液材質可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量，金屬表面處理
2、機械指針現場流量指示，結構輕巧，直觀易讀
3、模塊化設計，本安+隔爆型安全功能，二線制(4-20)mA，開關信號輸出
4、供電方式多樣化，AC220V,DC24V,鋰電池供電
5、短行程、小型結構設計、儀表總高度250mm
6、適于測量小流量、低流速介質
7、磁性耦合結構確保數據傳輸、信號更加穩定
8、垂直、水平、各種安裝方式更適合不同使用場合
9、可帶HART協議，可以全部根據用戶需求即時安裝與使用
10、高溫、高壓設計，防腐材料選用可適用各種復雜介質環境
四、LZD尿素溶液流量計技術參數
量程比：標準型10：1 特殊型20：1
精度： 標準型1．5級 特殊型1．0級
壓力等級：標準型： DN15－DN50 4.0MPa DN80-DN200 1.6MPa
特殊型： DN15－DN50 25MPa DN80-DN200 16MPa
夾套的壓力等級為1.6MPa
特殊型在選型和訂貨前應與工廠協商
壓力損失：7kPa-70kPa
介質溫度：標準型：－80℃-＋200℃：PTFE：0℃－85℃ 高溫型：最高可達400℃
介質粘度：DN15: <5mPa.s,DN20<30mPa.s,DN25: 250mPa.s,DN50-DN150: <300mPa.s
環境溫度：液晶型－30℃－+85℃；指針型－40℃－+120℃
連接形式：標準型：HG20592標準法蘭；特殊型：由用戶指定的任意標準法蘭或螺紋
供電電源：標準型24VDC（12VDC－36VDC ）；交流型：85－265VAC 50HZ；電池型：3．6V/4AH鎳氫電池，電氣接口：M20*1．5
報警輸出：上限或下限瞬時流量報警
標準型：集電極開路輸出（最大100mA/30VDC內部阻抗100 歐）
特殊型：繼電器輸出（觸點容量最大5A/250VAC）
脈沖輸出：累積脈沖輸出，最小間隔50毫秒
液晶顯示：瞬時流量顯示數值范圍：0－50000, 累計流量顯示數值范圍：0－99999999
防護等級：IP65；防爆標志：本安型ExiaIICT4-T6 隔爆型dⅡCT6
五、LZD尿素溶液流量計流量范圍表
|
通徑
|
流量范圍
|
|||||
|
水 20℃ （L/H）
|
空氣20℃，0．1013MPa（m³/H）
|
最大壓損（KPa）
|
||||
|
普通型
|
防腐型
|
普通型
|
防腐型
|
水
|
氣體
|
|
|
15
|
2.5~25
|
2.5~25
|
0.07~0.7
|
0.07~0.7
|
6.5
|
7.1
|
|
4.0~40
|
4.0~40
|
0.11~1.1
|
0.11~1.1
|
7.2
|
||
|
6.3~63
|
6.3~63
|
0.18~1.8
|
0.18~1.8
|
6.6
|
7.3
|
|
|
10~100
|
10~100
|
0.28~2.8
|
0.28~2.8
|
7.5
|
||
|
16~160
|
16~160
|
0.4~4.0
|
0.4~4.0
|
6.8
|
8.0
|
|
|
25~250
|
25~250
|
0.7~7.0
|
0.7~7.0
|
7.2
|
10.8
|
|
|
40~400
|
40~400
|
1.0~10
|
1.0~10
|
8.6
|
10.0
|
|
|
63~630
|
---------
|
1.6~16
|
--------
|
11.1
|
14.0
|
|
|
25
|
100~1000
|
63~630
|
3.0~30
|
1.6~16
|
7.0
|
7.7
|
|
160~1600
|
100~1000
|
4.5~45
|
3.0~30
|
8.0
|
8.8
|
|
|
250~2500
|
160~1600
|
7.0~70
|
4.5~45
|
10.8
|
12.0
|
|
|
400~4000
|
250~2500
|
11~110
|
7.0~70
|
15.8
|
19.0
|
|
|
50
|
630~6300
|
400~4000
|
18~180
|
11~110
|
8.1
|
8.6
|
|
1000~10000
|
630~6300
|
25~250
|
18~180
|
11.0
|
10.4
|
|
|
1600~16000
|
1000~10000
|
40~400
|
25~250
|
17.0
|
15.5
|
|
|
80
|
2500~25000
|
1600~16000
|
60~600
|
40~400
|
8.1
|
8.0
|
|
4000~40000
|
2500~25000
|
100~1000
|
60~600
|
9.5
|
13.0
|
|
|
100
|
6300~63000
|
4000~40000
|
200~2000
|
100~1000
|
10.0
|
11.0
|
|
10000~100000
|
6300~63000
|
300~3000
|
-------------
|
|||
