品牌：

上海有恒

型號：

UHLUGB

參數：

見詳情頁

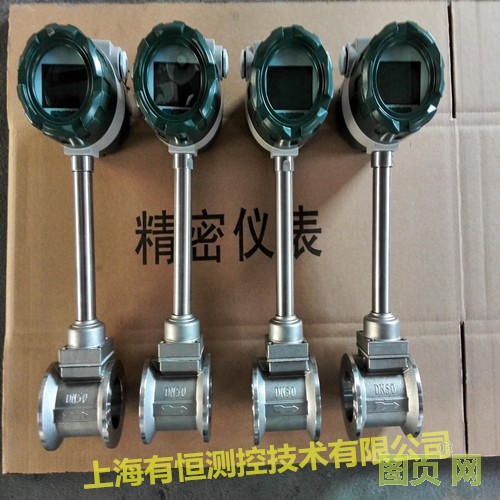

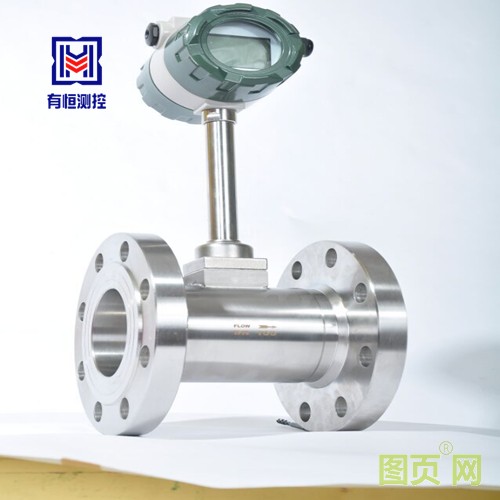

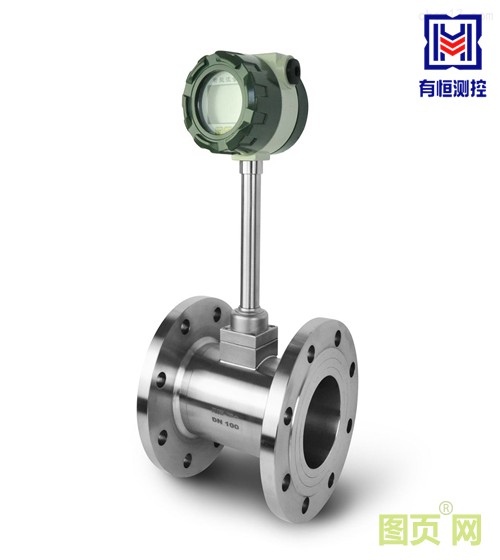

氮?dú)饬髁坑?jì)技術參數
1、 測量介質：氣體、空氣、氮?dú)狻⒚簹狻柡驼羝⑦^熱蒸汽
2、 正常測量范圍：雷諾數為5*103~7*106
3、 擴展測量范圍：雷諾數為2*104~7*106
4、 介質流速范圍： 7-70 m/s
5、 介質溫度：-40℃-+450℃（450℃以上協議提供）
6、 介質壓力：1.6、2.5、4.0、25MPa；
7、 準確度：1級、1.5級、0.5級（非線性修正可達0.5級）
8、 重復性：指示值的0.2%；
9、 表體材料：1Cr18Ni9Ti；
10、壓力損失：△P=1.2×r×V2×10-6
式中：△P—壓力損失
r—被測的流體密度（Kg/m3）
V—管內平均流速（m/s）
11、 環境溫度：-20℃～+55℃（特殊要求訂貨說明）
12、 環境濕度：≤90%RH
13、 大氣壓力：86—106Kpa
14、 供電電源：16～26VDC
15、 電池電源：3～4.5VDC
16、 工作電流：80/μA
17、 工作頻率：0.1～3000Hz
18、 信號遠傳距離：大于100m
19、 信號輸出：脈沖輸出（外供電源）
電流輸出4-20mADC（兩線制外供24VDC電源）脈沖輸出與電流輸出只能選一種方式。

渦街流量計測量范圍

表一 規格及測量范圍
結構形式

公稱通徑DN（mm） 工況流量范圍（m³/h）
蒸汽
滿管式
15        4.4-44
20        7.9-79
25        12-120
32        19-190
40        30-300
50        50-500
65        85-850
80        120-1200
100       190-1900
125       280-2800
150       440-4400
200       790-7900
250       1200-12000
300       1780-17800
插入式
400       3200-32000
500       4950-49500
600       7100-71000
700       9300-93000
800       12660-126600
900       15500-155000
1000      20000-200000
1100      23000-230000
1200      28500-285000
1300      32000-320000
1400      37200-372000
1500      44500-445000
注：流量范圍是指工作狀態體積流量。
以上表中給出的通徑是常用口徑，如有特殊要求的渦街流量計本公司可按要求訂做。
如滿管式（管道法蘭式）可以訂做DN400、DN500、DN600...
