產品特點

● 可編程模塊化輸入，可支持熱電偶、熱電阻、電壓、電流及二線制變送器輸入；適合溫度、壓力、流量、液位、濕度等多種物理量的測量與顯示；測量精度高達 0.3 級。

● 支持多達四路報警功能，包括二路上限及二路下限報警，可以獨立輸出也可共用一路繼電器輸出。

● 具備數字校正、數字濾波及熱電偶冷端自動補償功能，免維護且使用方便。

● 支持 RS485 通訊接口功能，安裝 S 或 S4 模塊可與上位機通訊，通訊協議與 AI 系列儀表兼容。

● 支持溫度變送輸出功能，采用新一代 0.2 級高精度電流輸出模塊 X3，綜合變送精度達 0.5 級。

●“發燒”級硬件設計，采用鉭電容或陶瓷電容替代電解電容，具備比同級產品更低的電源消耗、更高的可靠性、穩定性及更寬廣的溫度使用范圍；其電源及 I/O 端子均通過 4KV/5KHz 的群脈沖抗干擾實驗。

● 全球通用的 100~240VAC 輸入范圍開關電源或 24VDC 電源供電，具備防雷擊和 10 秒防誤接 380VAC 電源的防護功能。

-------------------------------------------------------------------------------

技術規格

● 輸入規格（一臺儀表即可兼容）：熱電偶：K、S、R、E、J、N熱電阻：Pt100線性電壓：0~5V、1~5V、0~500mV、0~100mV、0~60mV、0~20mV、0~10V注：短表（如 A1\A10\B1\B10/C1\C10\E1\E10\F1\F10 尺寸）無 0-5V，0-10V，0-20V 輸入規格 需要的另加相應模塊在 OUTP 口線性電流（需外接精密電阻分流或在 MIO 位置安裝 I4 模塊）：0~20mA、4~20mA 等線性電阻：0~80 歐、0~400 歐（可用于測量遠傳電阻壓力表）

● 測量范圍：K(-50~+1300℃ )、S(-50~+1700℃ )、R(-50~+1700℃ )、E(0~+800℃ )、J(0~+1000℃ )、N(0~+1300℃ )、PT100(-200~+800℃ )

● 線性輸入：-9990~+30000 由用戶定義

● 測量精度：0.3 級（0.3%FS±1 個字）

● 分辯率：溫度測量時對于 K、E、J、N、 Pt100 為 0.1℃，對于 S、R 為 1℃

● 溫度漂移：≤ ±0.015%FS ／℃（典型值約 ±75ppm/℃）

● 電 磁 兼 容：IEC61000-4-4（ 電 快 速 瞬 變 脈 沖 群），±4KV/5KHz；IEC61000-4-5（浪涌），4KV

● 變送輸出：在 OUTP 位置安裝 X3 電流模塊后，可將測量值 PV 變送為標準電流輸出，最大負載電阻 500

● 報警功能：上限、下限、第二上限及第二下限報警功能，可選購安裝繼電器模塊將報警信號輸出

● 隔離耐壓：電源端、繼電器觸點及信號端相互之間 ≥ 2300VDC；相互隔離的弱電信號端之間 ≥ 600VDC

● 電源：100~240VAC，-15%，+10% / 50~60Hz；或 24VDC/AC，-15%，+10%

● 電源消耗：≤ 5W

● 使用環境：溫度 -10~+60℃；濕度≤ 90%RH

● 面板尺寸：96×96mm、160×80mm、80×160mm、48×96mm、96×48mm、72×72mm、48×48mm

● 開口尺寸：92×92mm、152×76mm、76×152mm、45×92mm、92×45mm、68×68mm、45×45mm

● 插入深度：≤ 100mm歐

    AI-501 A N X3 L5 N S4 — 24VDC

       ① ② ③ ④ ⑤ ⑥ ⑦ ⑧這表示一臺儀表：

①基本功能為 AI-501 型儀表；

②面板尺寸為 A 型（96×96mm）；

③輔助輸入（MIO）沒有安裝模塊；

④主輸出（OUTP）安裝 X3 線性電流輸出模塊；

⑤報警（ALM）安裝 L5 雙路繼電器觸點輸出模塊；

⑥輔助輸出（AUX）沒有安裝模塊；

⑦通訊（COMM）裝有自帶隔離電源的光電隔離型 RS485 通訊接口 S4；

⑧儀表供電電源為 24VDC 電源。

儀表型號中8 個部分的含義如下：

① 表示儀表基本功能AI-501 型測量顯示報警儀表，雙排 4 位顯示面板，具備熱電偶、熱電阻、mV、5V、10V 等線性電壓輸入，測量精度為 0.3 級AI-501 型測量顯示報警儀表，雙排 4 位顯示面板，具備熱電偶、熱電阻、mV、5V、10V 等線性電壓輸入，測量精度為 0.3 級

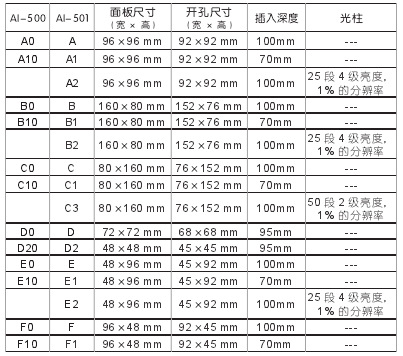

② 表示儀表面板尺寸規格

③ 表示儀表輔助輸入（MIO）安裝的模塊：V24 或 V10, 24V 或 10V 電壓輸出，可供外部變送器、稱重傳感器等使用I4 擴充 0~20mA 或 4~20mA 線性電流輸入，并且包含 24V/25mA 電源輸出，可直接連接二線制變送器I7 電流輸入模塊，輸入 0~5AAC 電流。I8 電壓輸入模塊，輸入 0~500VAC。

④ 表示儀表主輸出（OUTP）安裝的模塊：可安裝 X3 電流輸出等模塊作為電流變送輸出。

⑤ 表示儀表報警（ALM) 安裝的模塊 : 可安裝 L0、L2、L4 等單路繼電器模塊或L5 雙路繼電器模塊作報警輸出。

⑥ 表示儀表輔助輸出（AUX）安裝的模塊：可安裝 L0、L2、L4、L5 等繼電器模塊作為報警輸出。

⑦ 表示儀表通訊（COMM）安裝的模塊：可安裝 S、S1、S4 等模塊用于RS485 通訊。

⑧ 表示儀表供電電源：不寫表示使用 100~240VAC 電源，24VDC 表示使用20-32VDC 或 AC 電源。

注 1：若輸入為 4~20mA/0~20mA 標準電流信號，可選外接 250Ω 電阻轉換為 1~5V/0~5V 電壓信號或在 MIO 位置安 裝 I4 模塊來解決，后者還內含24VDC 電源輸出，可直接連接二線制變送器。

注 2 ：D 外型面板尺寸儀表無 MIO 模塊插座，且 COMM 及 ALM 不能同時安裝，作 ALM 時只有 AL1 單路報警；D2 尺寸只有 OUTP 和 COMM/AUX 兩個模塊插座位置。

注 3：若 OUTP 位置已安裝了 X3 電流輸出模塊，又需要在 COMM 位置安裝 RS485 接口時，為實現輸入、電流變送輸出及通訊端口三方的相互隔離，COMM 位置應安裝自帶隔離電源的 S4 模塊。

注 4：本儀表是采用自動調零及數字校準技術的免維護型儀表，無需校準維護。計量檢定時若超差，通常對儀表內部進行清潔及干燥即可解決問題，萬一干燥和清潔無法恢復精度，應將此儀表視同故障儀表送回廠方檢修。

注 5：儀表可提供自產品出廠日起 60 個月的免費維修，凡需要返修的儀表，務必請寫明故障現象及原因，以保證能獲得正確而全面的修復。
