系統概述

無人值守稱重系統是一種基于稱重技術、計算機、微電子、網絡技術于一體，完成車輛的自動出入管理、自動稱重的數據采集、數據共享以及遠程傳輸，實現企業計量的管理與監控，防止作弊等現象的發生。

系統組成

無人值守稱重系統主要有稱重裝置、無線射頻讀卡器、道閘、紅綠燈、LED顯示屏、語音提示器、打印機、視頻監控、工控機及稱重軟件等組成。稱重管理系統進行集中存儲，通過網絡打印機在各個磅房遠程輸出磅單；RFID射頻遠距離讀寫卡系統、道路門禁控制系統自動對每輛運輸車輛信息數據采集、進行防作弊檢查、如果稱重流程沒有完成，自動攔截車輛。

稱重裝置在工控機的控制下實現對車輛的稱重，并將稱重數據傳輸至工控機；無線射頻讀卡器用于識別車輛的電子車牌信息，并將車牌信息傳輸至工控機；語音提示器與工控機連接，用于在工控機的控制下發出語音提示以引導司機完成稱重；LED顯示屏用于顯示稱重數據，并通過打印機打印稱重單；視頻監控用于儲存圖像或視頻資料，并將圖像或視頻資料傳輸至工控機。

系統示意圖

系統需求

在無人值守稱重系統中，工控機對稱重過程進行管理和控制，完成車牌信息輸人、稱重數據管理、稱重數據顯示、存儲、統計以及生成報表等功能。要求工控機：

1、穩定性：保證連續穩定可靠運行，滿足高可用性、高運行性能要求。同時，在系統出現故障時，能迅速恢復到正常運行。

2、高效性：具有強大的業務處理能力，能滿足大數據量與復雜業務的計算。

3、集成性：充分考慮與外部系統之間的接口，實現系統的集成應用，保障不同業務系統之間的數據交換和資源共享。

4、實用性：兼容性強、易于維護、操作簡單。

解決方案

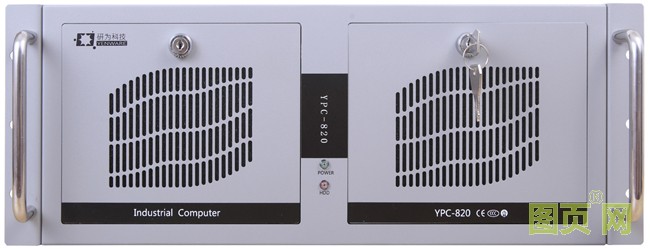

YPC-820可以裝配工業冗余電源、兼容ATX、M-ATX、EATX、EPE等類型工業主板、支持全高全長直插擴展。支持Intel?第3/4/6/7/8/9/10/11代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，DDR3/DDR4內存，最大可支持128GB，具備多重運算能力。板載顯卡、網口、M.2、USB3.0、COM、PCIE、PCI、SATA等資源，可輕松與外部接口進行通訊與管理，完成對數據的采集、處理，實現數據匯總、控制和存儲等功能。

產品特點：

1、YPC-820經過多種環境測試和功能測試，高穩定、高可靠，可在復雜環境下7*24小時正常運行。

2、根據客戶實際應用所需，可選Intel?第2/3/4/6/7/8/9/10/11代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，滿足運算速度高、存儲速度快的需求。

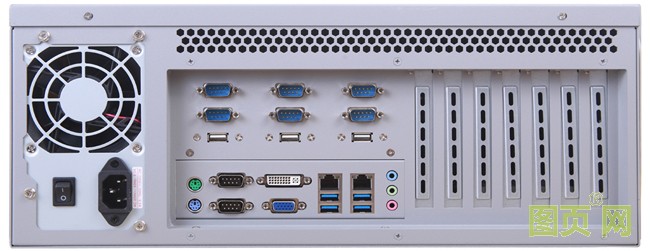

3、多COM口、多USB接口，支持RS232/RS422/RS485通訊。提供多個擴展插槽，可以擴展運動控制卡、數據采集卡視頻卡和網卡等。

4、擁有高性能視頻/圖像編解碼引擎，支持VGA+HDMI+DP等多種高清顯示輸出。

研為工控機可提供不同的外形、處理器、存儲和I/0配置；支持DDR3/DDR4內存、支持SATA/mSATA/M.2存儲, 具有出色的數據處理能力和高速存儲能力；I/O接口靈活、彈性擴展，兼具高可靠、高穩定等全能型應用特性，可根據無人值守稱重系統實際應用要求提供個性化定制服務。
