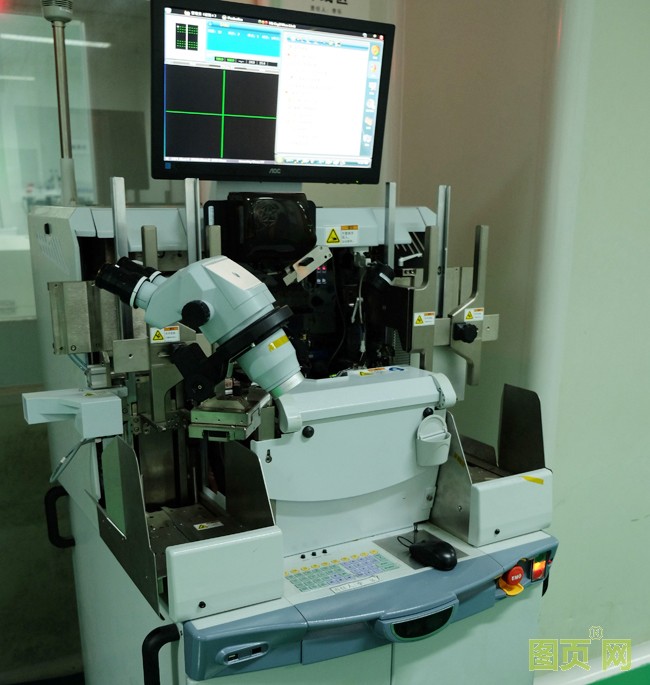

系統概述

焊線機即超聲波焊線機，是利用超聲頻率的機械振動能量，連接同種金屬或異種金屬的一種焊接方法。是一種由工控機機控制、運動控制、圖像處理、網絡通信、多個高難度XYZ平臺等組成的光、機、電一體化設備，要求高響應、低振動、高效率、穩定的超聲輸出和打火系統、高精準的圖像捕捉，焊接材料通過全自動上下料系統實現全自動循環焊接。主要應用于發光二極管（LED）、激光管、三極管、集成電路和一些特殊半導體器件的內引線焊接。

系統組成

焊線機系統構成主要包括工作控制臺、焊頭、圖像采集、工控機、PLC等。

1、工作控制臺主要用來承載物品，焊接基架的傳送是單一的方向，自動送料前需要使用壓片機對焊接基架進行固定。

2、焊頭可以在X-Y-Z三個方向進行機械運動。焊頭功能主要有移動、焊線和切線等。

3、通過機器視覺，檢測并識別采集到的圖像信息，工控機通過USB口或者網口接收?qǐng)D像并對圖像進行處理，以得到晶片的準確位置。

4、工控機負責運動控制。焊頭和工作控制臺的工作流程由運動控制實現，機械運動由PLC完成，工控機通過串口與PLC相連，向PLC傳輸具體操作數據。

焊線機系統示意圖

焊線機系統需求

焊線機由工控機、PLC實現工序操作。在工控機上設置參數并鍵入各種操作指令，參數及操作指令通過內部翻譯后通過串口傳輸給PLC，PLC實施操作。工控機接收PLC在操作過程中的各種過程與狀態參數并以圖形和表格的形式予以顯示，要求工控機能實時與PLC進行通訊，并實現高可靠性的焊接。同時，要求工控機可同時接入多個相機，可進行高效、快速的圖像處理。要求工控機在負責的環境中可以長時間不間斷正常工作，質量可靠、性能穩定，具備易于安裝、維護簡單的標準。

焊線機解決方案

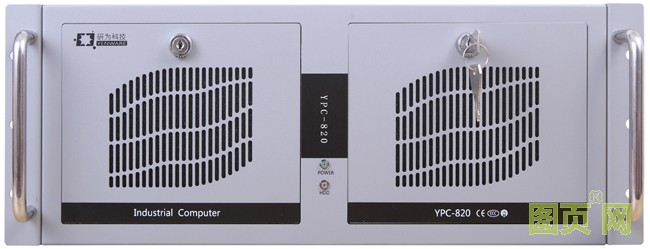

YPC-820內部采用大功率風扇直接對系統進行散熱，具有良好通風散熱性能；可以裝配工業冗余電源或者工業ATX單電源。支持Intel?第3/4/6/7/8/9/10/11代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，DDR3/DDR4內存，最大可支持128GB，具備多重運算能力。支持雙顯示/三顯示，最高支持4K分辨率、多個USB支持高達10Gbps的數據傳輸、支持PCI、PCIE、mini PCIE、M.2等擴展。

產品特點：

1、YPC-820經過多種環境測試和功能測試，高穩定、高可靠，可在復雜環境下7*24小時正常運行。

2、根據客戶實際應用所需，可選Intel?第2/3/4/6/7/8/9/10/11代 酷睿?i3/i5/i7&奔騰處理器&賽揚處理器，支持高速率數據傳輸和快速存儲。

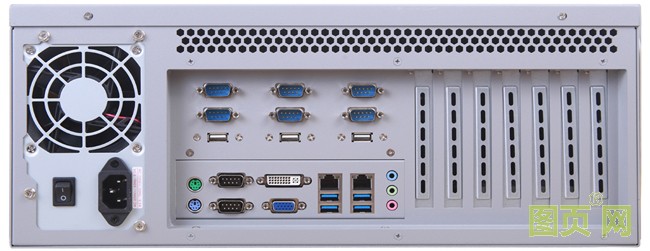

3、多COM口、多USB接口，支持RS232/RS422/RS485通訊，可滿足不同USB攝像頭拍攝要求。提供多個擴展插槽，可以擴展運動控制卡、數據采集卡視頻卡和網卡等。

4、支持VGA/HDMI/DP等接口，支持異步同步多顯功能，滿足客戶圖像分析、處理的多樣化需求。

研為工控機具備靈活的 I/O 接口、多重?cái)U(kuò)充解決方案、多樣化安裝方式以及根據客戶需求提供定制化服務的特色，并保證長期穩定供貨，實現與用戶產品兼容性、成套性，確保超大限度幫助客戶提升產品使用效率，可廣泛應用于各工業現場中的自動化應用。
