雷達液位計是一種基于時間行程原理的測量儀表,雷達波以光速運行,運行時間可以通過電子部件被轉換成物位信號。探頭發出高頻脈沖并沿纜繩傳播,當脈沖遇到物料表面時反射回來被儀表內的接收器接收,并將距離信號轉化為物位信號,在日常檢修、維護當中,好多雷達液們計的故障是可以避免的,為了在生產運營中減少故障率,諾盈為你羅列雷達液位計常見故障與解決方案。
(一)、現場故障案例解析

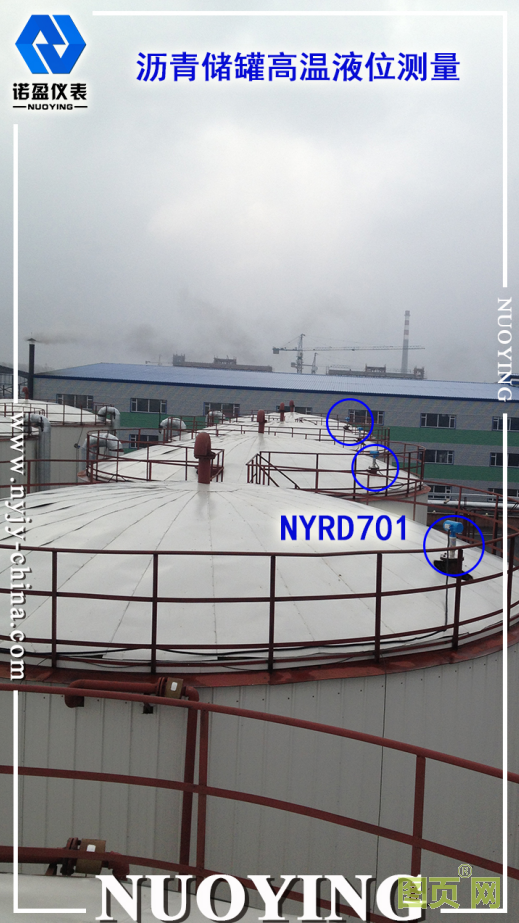

山東某煉油廠油品車間罐區目前使用的雷達液位計,一直存在著存在虛假回波導致雷達液位計出現測量錯誤導致顯示測量錯誤。給操作人員帶來很大不便, 也影響生產。這些虛假的回波信號主要是由于旁通管內可能存在毛刺、焊渣、焊封還有液化氣內的雜質會附著在旁通管管壁上引起雷達波在該位置產生較強回波;冬季外部溫度低,罐內油品溫度高,導致雷達天線系統上凝結水或者冰;雷達探頭粘附了油污等東西使信號發射不出去等原因產生虛假回波,給出假液位;當液位較低時候,雷達波可能會發生穿透介質,產生的虛假回波為罐底產生的回波,導致雷達液位計顯示假液位。
(二)、常見問題
雷達液位計出現故障現象的原因,大體可以歸為以下幾點:
一、被測液體與雷達天線之間的凈空中有較大面積的反射物,致使電磁波在到達液面之前被反射。造成這種現象的原因主要為:
1、被測容器內部有攪拌器、加熱盤管、管線等金屬物體,如果這些金屬體裸露在被測液體的外部,而且正處于電磁波垂直傳播的方向,如攪拌機旋轉中的漿液轉動,就會造成電磁波被提前反射回來,而造成被測液位偏高。
2、雷達液位計安裝地點距離容器壁太近或不垂直與被測液面,使電磁波在傳播中照射到容器內壁而提前反射回來;電磁波在被測液面反射過程中沒有原路返回(斜射時),致使雷達液位計檢測不到反射電磁波;液面反射的電磁波經多重反射能量損失過多,而沒有被選頻電路選中,以上多種情況造成雷達液位計測量失真。
二、波導體(繩纜、桿)上有掛料,電磁波沿著波導體傳播中,在沒有到達液面前遇到波導體上面的掛料而反射回來,產生虛假液位。安裝的波導管不垂直與雷達液位計,造成電磁波斜射到波導管的內壁,而產生如同容器內壁一樣的反射或多重反射而使測量失真。
三、被測液體與雷達天線之間的凈空中,氣相介質蒸汽濃度太大,致使電磁波在空間傳播中,能量損失太大,甚至反射波根本到達不了雷達液位計的接收器。被測液體有加熱要求,上部安裝攪拌機的情況下尤其嚴重,由于被測液體在加熱攪拌中不斷有蒸汽揮發,會造成液面以上的空間中充滿了高濃度的介質蒸汽,其微小的液體顆粒不僅對電磁波產生漫反射而且會吸收大量的電磁波能量,使電磁波出現很大衰減,造成雷達天線無法接受回波信號。被測液體中含有水份時,揮發的水蒸氣對于電磁波的吸能更加嚴重。由于水汽具有易冷凝的特性,氣相空間含有的水汽在罐頂罐壁附近會逐漸冷凝,積聚在一起形成較大的水汽滴,充斥在液位上方的空間里,對于電磁波具有強烈的吸能作用,致使電磁波的能量衰減過大無法到達雷達接收器,造成雷達液位計徹底失去工作能力。
四、雷達液位計天線附著贓物,致使電磁波剛剛發射出就被反射回來,甚至根本發射不出去。這樣的狀況即使使用防凝結的水滴形天線,也無法避免雷達液位計的突然失靈。雷達液位計天線附著贓物是被測介質揮發的升級加重,被測液體凈空中大量充斥著氣相蒸汽,其會附著在雷達液位計的天線上,特別是易冷凝的高粘介質,雷達液位計安裝在儲罐頂部溫度較低,揮發的介質蒸汽極易在雷達天線上凝析附著,造成電磁波發射困難,情況嚴重時介質甚至在天線上結焦,損壞天線。
三、解決方案
故障液點找出是關鍵,重要的方案解決、論證也很關鍵,下面羅例比較常見的7種液位計故障的解決方案。
1、檢查供電是否正常
如果生產現場發現雷達液位計在液位升到一定值后變化非常緩慢,應該立即檢查雷達液位計的供電情況是否正常,相關工作人員也要在日常的維護中,詳細檢查雷達液位計的通電情況,通電后有無正常輸出。液位變化緩慢或者根本沒有變化,需要在第一時間檢查設備的保險絲是否燒壞,如果并無電流輸出,則基本可以判斷是儀表出現問題,應視情況更換或者維修。此外,應該在儀表安裝調試的環節加強管理,防止儀表參數設置不準確而影響生產。相關工作人員也需要加強日常的維護工作,定期的進行停運檢修,從而保證雷達液位計儀表的正常運行。
2、檢查通訊設備是否正常

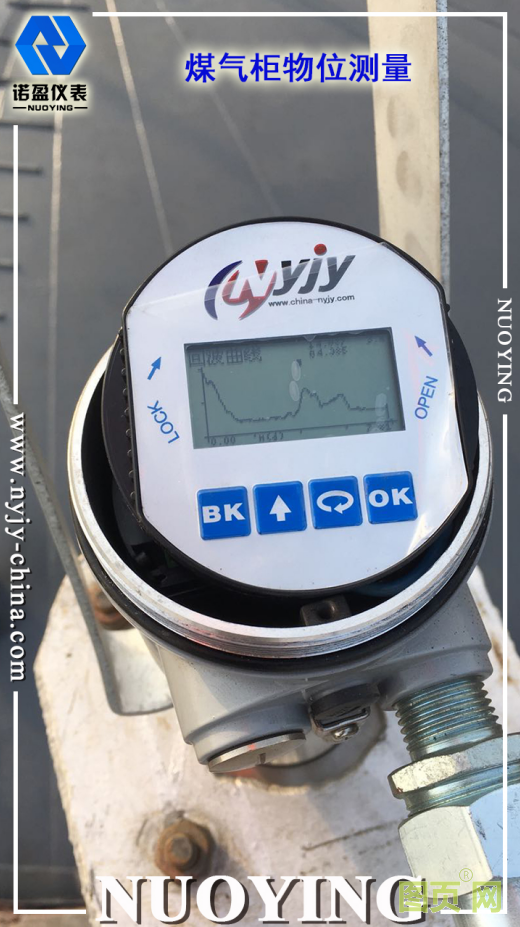

一旦發現通訊設備不正常,可以通過安裝雷達調試軟件,讀取雷達的組態數據,監控雷達傳感器的狀態。主要檢查雷達傳感器能夠準確的判斷反射回波與假回波的區別,反射波的強度是否達到預定的標準,如果上述測試沒有問題,則需要檢查其他的電子元件,如果判斷出雷達液位計的通訊單元出現損壞,則需要視情況更換元件,從而保證雷達液位計的通訊正常。相關工作人員在日常的維護工作中,也應該加強對雷達液位計的通訊情況的檢查,可以用雷達調試軟件接入信號線,利用調節器對雷達液位計的通訊設備進行維護。
3、使用溫度
為了使雷達液位計正常測量,應該保證雷達液位計的內部溫度低于50℃。一般來說,雷達液位計都應用于測量高溫的介質。因此,雷達液位計的外殼都用具有耐熱性能較強的材料制成,因此一般情況下雷達液位計的內部都不會超過50℃,如果內部電子元件超過這個數值,切不可用冰水進行降溫冷卻,冰水不僅不會起到降溫冷卻的作用,甚至?xí)估走_(dá)液位計癱瘓。可以用紫銅管子吹入少量的風到雷達的表頭,科學的降低雷達液位計的內部溫度。
4、顯示值不準確
顯示值不準確是雷達液位計常出現的問題,導致顯示值不準確的成因,可能是初始設置的對比度不合適,或者因?yàn)轱@示模塊的插件連接不正確,相關工作人員應該盡量避免這個問題,一旦發現顯示值不可見,應該對雷達液位計的初始設置進行檢查,并檢查顯示模塊插件的連接是否正常,如果這兩項均顯示正常,則需要深入的檢查雷達液位計的輸出電流是否正常,如果輸出電流大于22mA,則可以判斷是雷達液位計的顯示模塊出現了故障,需要進行及時的更換。如果輸出電流小于3.5mA,可以判斷是雷達液位計的電子模塊出現了故障,需要及時的更換雷達液位計的電子模塊。
5、系統顯示錯誤信息
雷達液位計的系統時常顯示錯誤信息,一般導致這種故障的原因在于數據存儲結束前切斷了電源,需要進行校驗復位并重新標定。若校驗復位并重新標定后依然發出警報,則需要更換雷達液位計的電子模塊。
6、天線沾污、結晶
對待輕污油罐出現故障時,應首先考慮天線沾污、結晶的可能性,處理方法是,斷電后,佩戴合適的防護器具,拆下雷達傾斜放下,用抹布擦去污物或結晶,不要讓天線彎曲受損,注意輕拿輕放,切忌鐵器刮擦,以免破壞到天線表皮。
7、漫反射
若出現液位較低或無液位時,最大的原因可能是測試容器底部有支架、管道 ,或者在工藝過程中產生了蒸汽,對雷達波形成漫反射而導致液位失靈,此時,可等到工藝液位正常后,重啟一下會自動恢復。而因蒸汽造成的漫反射,則等溫度正常后就會自動恢復。
