圖解七大流程工業儀表控制系統構成

??2021-08-04 閱讀:497
        流程工業儀表控制系統包含:分散控制系統DCS、安全儀表系統SIS、氣體監測系統GDS、火災報警系統FAS、CCS/PLC/MMS、罐計量系統TGS及其他AMS/AMADAS/APC/SCADA/CCTV等。


那么具體的這些系統承擔了什么智能,國內外有哪些優質的供應商呢?

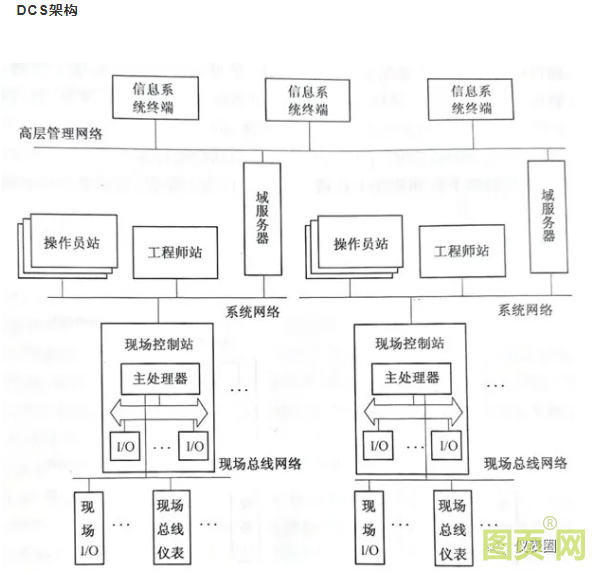

分散控制系統DCS

QQ截圖20210804110220

DCS承包商供貨和工作范圍

硬件:接線柜、系統柜、操作員站、工程師站、服務器、網絡;

軟件:組態軟件、控制器運行軟件、操作員軟件、歷史趨勢等;

服務:機柜硬件設計集成、軟件組態。

常見品牌

國外:橫河、霍尼韋爾、艾默生、ABB、西門子、施耐德(福克斯波羅)、美卓、其他;

國內:浙江中控、和利時、南京科遠、國電智深、GE新華、其他。

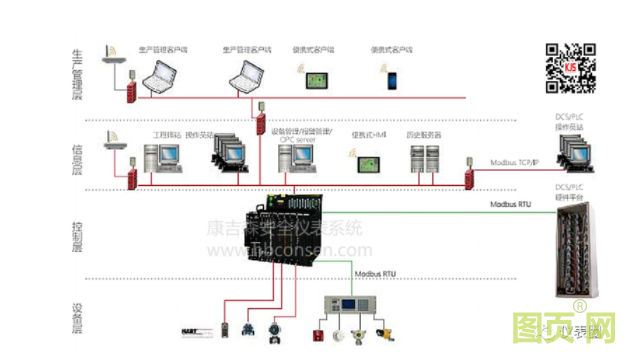

安全儀表系統SIS

SIS組成以及特點

安全儀表系統包括傳感器、邏輯運算器和最終執行元件,即檢測單元、控制單元和執行單元。

SIS系統可以監測生產過程中出現的或者潛伏的危險,發出告警信息或直接執行預定程序,立即進入操作,防止事故的發生、降低事故帶來的危害及其影響。

QQ截圖20210804110232

SIS承包商供貨和工作范圍

硬件:接線柜、系統柜、操作盤、工程師站、網絡;

軟件:組態軟件、控制器運行軟件、其他;

服務:機柜硬件設計集成、保護邏輯軟件組態。

常見品牌

國外:TRICON/HIMA/橫河、艾默生、霍尼韋爾、GE等;

國內:康吉森、中控、和利時。

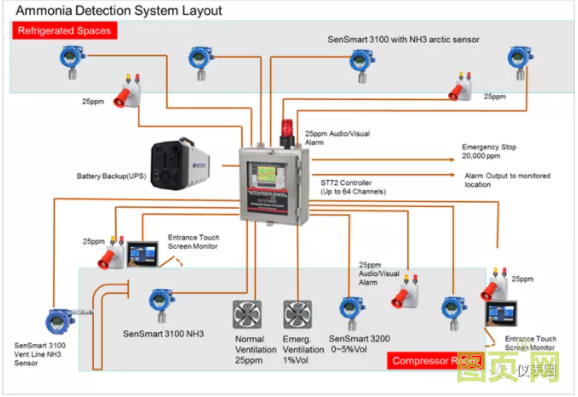

氣體監測系統GDS

GDS組成以及特點

QQ截圖20210804110245

GDS通常解決方案

參考:

《GB50493-2019 石油化工可燃氣體和有毒氣體檢測報警設計標準》

5. 4. 1 報警控制單元應釆用獨立設置的以微處理器為基礎的電子產品,并應具備下列基本功能:

1 能為可燃氣體探測器、有毒氣體探測器及其附件供電。

2 能接收氣體探測器的輸出信號,顯示氣體濃度并發出聲光報警。

3 能手動消除聲、光報警信號,再次有報警信號輸入時仍發出報警。

4 具有相對獨立、互不影響的報警功能,能區分和識別報場所位號。

5 在下列情況下,報警控制單元應能發出與可燃氣體和有毒氣體濃度報警信號有明顯區別的聲、光故障報警信號:

1)報警控制單元與探測器之間連線斷路或短路。

2)報警控制單元主電源欠壓。

3)報警控制單元與電源之間的連線斷路或短路。

6 具有以下記錄、存儲、顯示功能

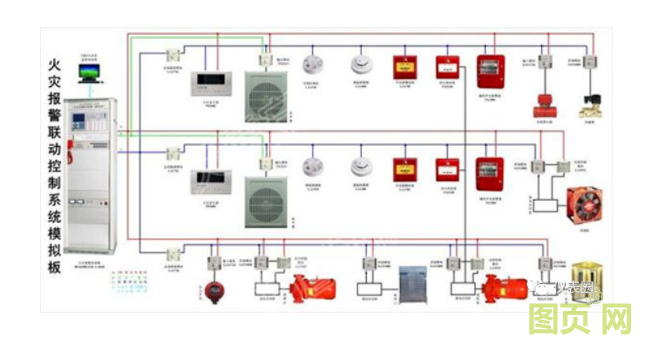

火災報警系統FAS

FAS組成以及特點

QQ截圖20210804110256

常見品牌

國外:西門子、霍尼韋爾(NOTIFIER);

國產:首安、利達、海灣。

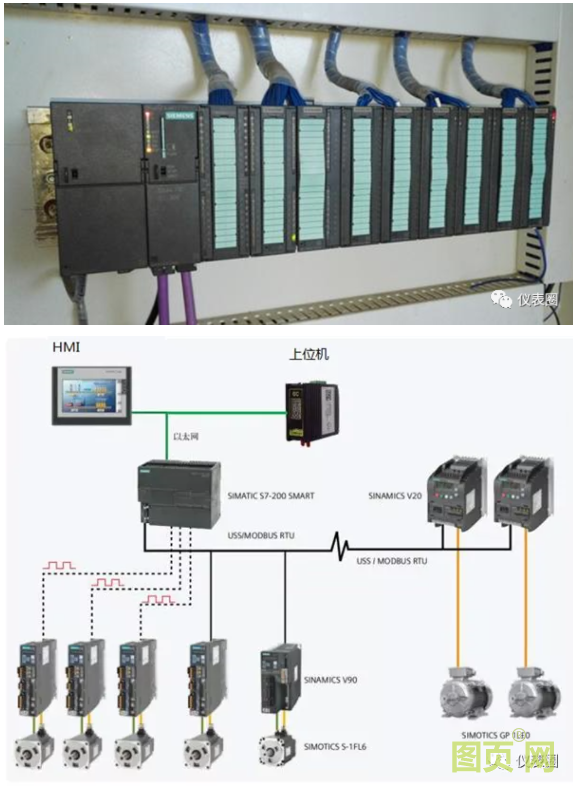

CCS/PLC/MMS

CCS/PLC/MMS組成

QQ截圖20210804110308
QQ截圖20210804110318

常見品牌

PLC: 西門子、AB、施耐德、GE、和利時、中控、三菱、松下、歐姆龍、臺達;

CCS:CCC、TRICON、中控;

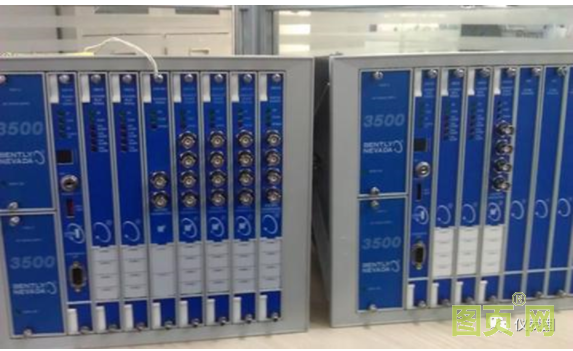

MMS: 本特利、EMERSON、上海金積、北京派利斯等。

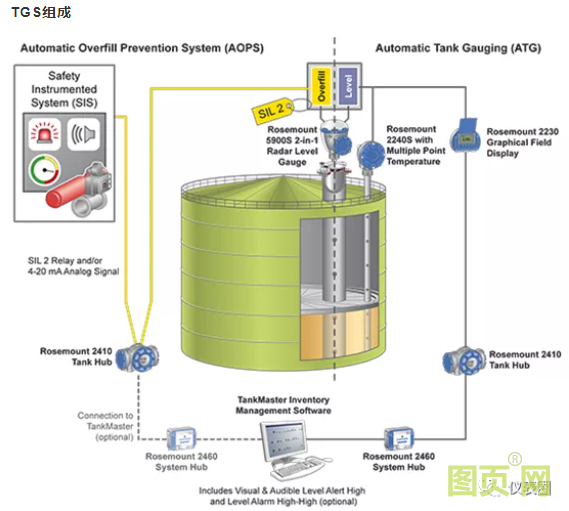

罐計量系統TGS

QQ截圖20210804110334

現場儀表:雷達液位計/鋼帶浮子液位計/靜壓液位計/多點溫度變送器/罐旁顯示儀;

數據采集系統:數采儀、上位機管理軟件。

常見品牌

EMERSON/HonEYWELL(ENRAF)。

其他控制系統

其他常見控制系統包括:AMS(智能設備管理系統)、AMADAS(分析儀表數據采集及管理系統)、APC(先進控制系統)、SCADA(數據采集與監視控制系統)、CCTV(閉路電視監控系統)等,不同的行業和場景應用不同,需求會有差別。
