憑借Klippon Connect，魏德米勒可以為機柜提供整個過程鏈的支持。
魏德米勒WMC配置軟件
魏德米勒WMC配置軟件是一款用于魏德米勒產品裝配和訂購接線端子條的軟件。該程序是與軟件提供商Zuken合作開發，可以為具有集成工程設計工作流程的規劃者提供支持，從使用ECAD系統進行規劃，到文檔編制。位于代特莫爾德的德國制造商—魏德米勒是準備3D產品數據領域的領導者，這是一項被稱之為“數字孿生”的技術。用戶可以使用3D繪圖選擇所需的組件。該軟件可以自動檢查裝配的組件是否兼容。
? 數據可以完全集成到所有常見的工程工具中，比如ePlan P8，WSCAD 或Zuken E³。一項非常方便的功能就是內置的合理性檢查，可根據要求自動添加擋板、接觸保護和固定塊。另外還可自動設置適當標記。魏德米勒WMC軟件隨后可將準備好的數據集發回工程設計系統，以便用戶可以繼續對完整數據集進行處理。
? 用戶可以在WMC系統中在線直接請求完整配置的接線端子或單個組件。單獨報價可在幾分鐘內提供。如果需要快速獲得接線端子，用戶可以將選擇范圍設定在這些可以保證幾天內從代特莫爾德工廠發貨的產品系列。該快速交付系列目前包括約500種產品，并且在不斷擴展。
? 自2018漢諾威工業博覽會以來，產品范圍已經擴張到了配有端子條的接線箱。這些產品用于比如分散的機器和設備。
安裝
機柜構建過程的效率主要取決于接線所需的工作量。Push-in連接技術通過直觀和簡單的操作明顯加快了安裝速度。清晰的產品設計對于更加高效地生產機柜，以至引入自動化工作流程來說是一個很好的前提條件。由于具有各種橫聯選項，安裝人員無需接線即可靈活快速地分配電位。
操作
安全省時的維護工作在機柜操作中發揮著重要作用。標準化的測試點可以確保這方面的工作流程更加快速。此外，來自魏德米勒的完整標記號系統可確保符合標準的專業工業標記。

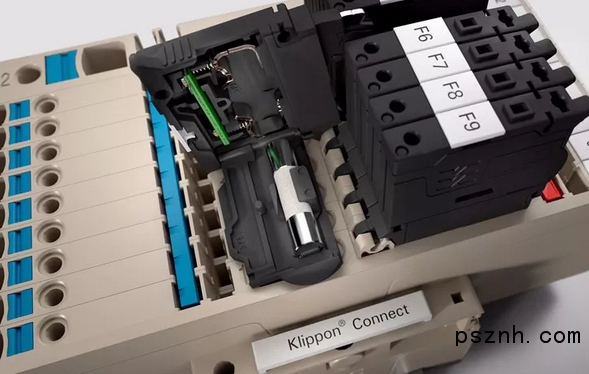

▲憑借Klippon Connect，魏德米勒可以為機柜提供整個過程鏈支持。
自動裝配機和半自動安裝
自動裝配機用于客戶特定的接線端子裝配，來自WMC系統的訂單數據直接流入裝配機的生產計劃。因此，特定的一次性生產也具備成本效益。比如DIN導軌可按照長度要求自動切割，并刻印了產品編號和二維碼，這些編號和二維碼可用于在整個生命周期中追蹤每個成品的配置。
一旦端子條完成了常見的端子部分的組裝，它就會在人工工作站完成其他部分的裝配，比如配備標記號、橋接及缺少的一些部件。為了提高生產效率和故障安全性，每個端子條都可以自動識別，具有自主開發電子標簽解決方案的所需組件將會顯示給工作人員。
控制電壓分配 – 新一代產品
對于魏德米勒產品來說，任何想要使用帶浪涌電流保護的結構化控制電壓分配產品，都可從定制的Klippon Connect AAP電位分配接線端子和具有集成電子負載監測功能的模塊化maxGuard之間選擇。
兩種解決方案都將用于電位分配以及電子負載監測的接線端子集成到一個完整的24V控制電壓分配中。這種目前市場上獨一無二的組合可以節省安裝時間，提高故障安全性，以及減少端子導軌所需空間高達50%。
在AAP和maxGuard之間進行選擇取決于需要多大的保險絲。如果在創建設備概念時決定省略浪涌電流保護措施，則可使用AAP以實施一個沒有任何保險絲的緊湊型電位分配系統。如果需要，可在以后單獨為系統添加保險絲。但是，如果您想充分利用集成解決方案的優勢，那么結合了安全保險絲支架的AAP將是正確選擇。
如果想要獲得更大的可用性，那么配有可重新激活電子熔斷器的maxGuard將是正確的選擇。Maxguard可以在大約10毫秒的時間內非常迅速地跳閘，然后立刻重新激活。由于這些特性，建議用于敏感電子消費品的熔斷保護，比如控制組件或遠程I/O組件，對這些組件來說，即使供電電壓非常短暫的中斷也會導致功能喪失或不必要的重啟。
